如何将传感器连接到西门子S7-200PLC模拟量输入模块

模拟量输入模块可以通过拨码开关设置为不同的测量方法。开关的设置应用于整个模块，一个模块只能设置为一种测量范围。(注:开关设置只有在重新上电后才能生效)

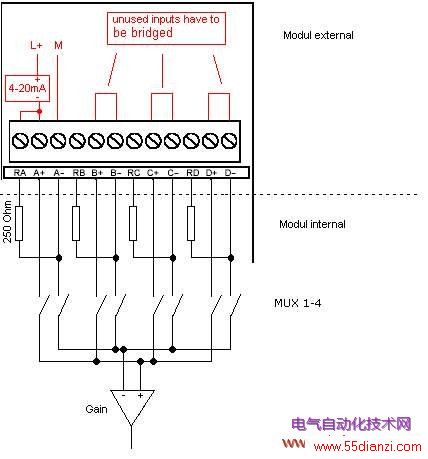

  　　 输入阻抗与连接有关：电压测量时，输入是高阻抗为10 MOhm ；电流测量时，需要将Rx 和 x 短接，阻抗降到250 Ohm 。 　　 注意: 　　为避免共模电压，须将M端与所有信号负端连接, 未连接传感器的通道要短接, 如下列各图。 　　下列各图是各种传感器连接到S7-200 模拟量输入模块的示例 　　 　　 　　图1: 4线制-外供电-测量 　　 　　 　　图2: 2线制-测量 　　 为了防止模拟量模块短路，可以串入传感器一个750 Ohm电阻 。它将串接在内部250 Ohm电阻上并保证电流在 32 m A以下。 　　 　　图 3: 电压测量 　　注意: 　　 如果你使用一个4-20mA 传感器, 测量值必须通过编程进行相应的转换. 　　输入转换: X=32000 *(AIWx – 6400) /(32000 – 6400) 　　输出转换: Y=计算值*(32000 – 6400)/32000 + 6400
