用PLC控制的风机电路不仅可完成逻辑功能，而且还具有热继电保护，运行中突发事故保护功能。具体电路如下。

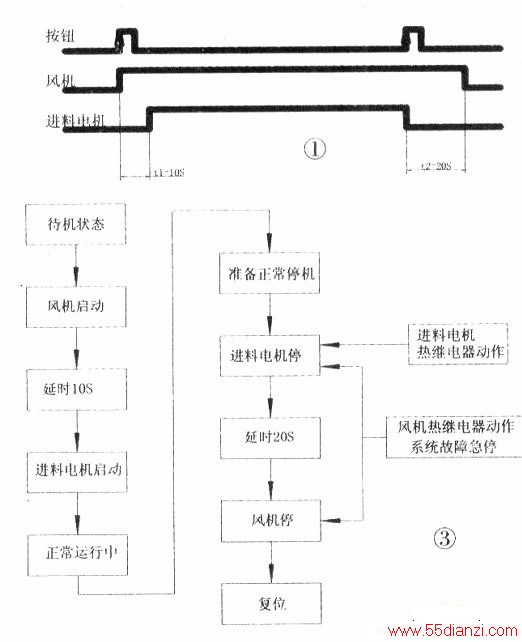

图1是系统运行的时序图。按钮的上升沿脉冲触发风机启动运转，延时t1时间（这里假定为10秒钟）后，进料电机启动进料。按钮再送出一个上升沿脉冲后，进料电机停止，再延时t2时间（这里假定为20秒）后，风机停止。

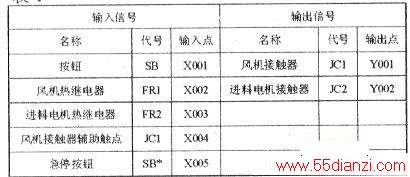

图2是PLC的外部接线图，表1是系统的I/O地址分配表。这里选用三菱FX2N系列的16点输入输出、继电器输出型小型PLC。输入点中接人一个风机接触器的常开触点，可防止PLC有输出，但风机接触器不吸合或运行中损坏造成的系统堵塞事故。
图3是系统运行的程序框图。由图可知，除正常的运行程序外，如果风机电机的热继电器动作，或者系统出现故障，则进料电机和风机将跳过延时程序直接同时停止。如果进料电机的热继电器动作使进料停止后，则仍然延时20秒后风机才停止。

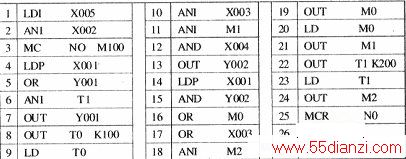

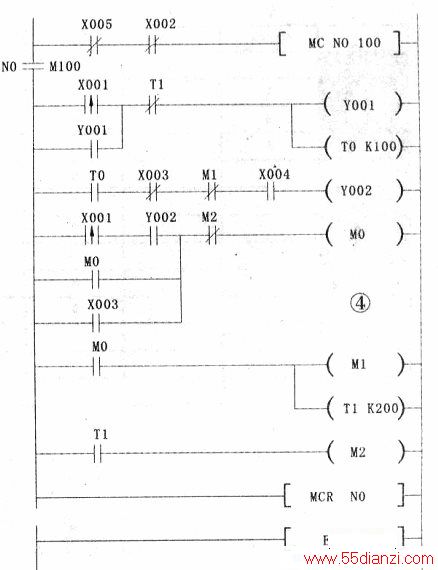

图4是PLC的梯形图，下表是对应的指令表程序。
