置位复位指令的编程方式设计PLC顺序控制梯形图

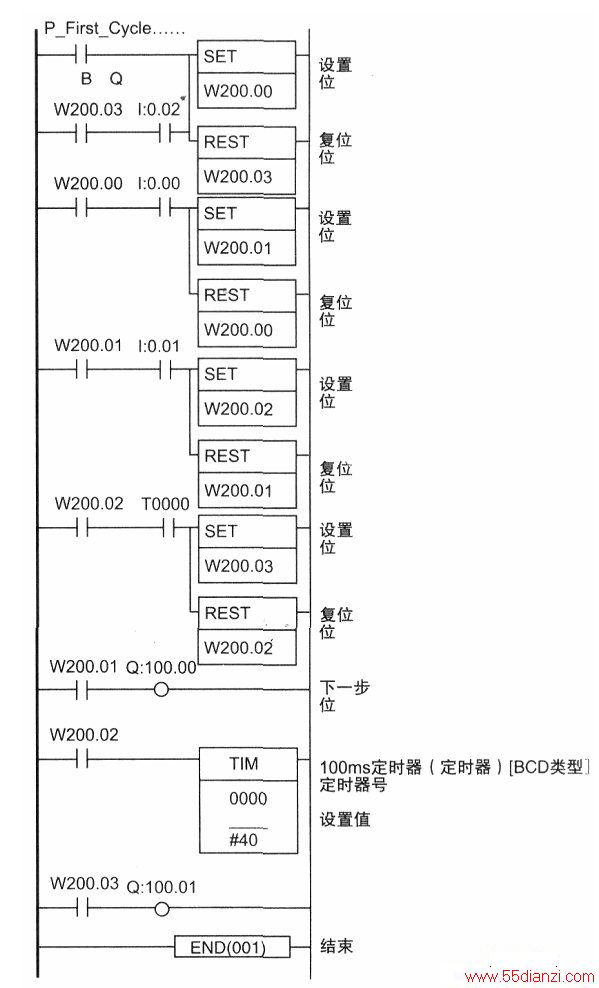

　　下图为使用置位复位编程方式编制的与顺序功能图所对应的梯形图。在以置位复位指令的编程方式中，用某一转换所有前级步对应的辅助继电器的常开触点与转换信号对应的触点或电路串联，作为使所有后续步对应的辅助继电器置位和使所有前级步对应的辅助继电器复位的条件。对简单顺序控制系统也可直接对输出继电器置位或复位。该方法顺序转换关系明确，编程易理解，一般多用于自动控制系统中手动控制程序的编程。
