控制要求:启动,时YO01、Y002先得电;延时5秒后,Y002失电.Y003得电;停止时,YO01、Y002、、Y003同时失电。
控制原理:启动过程:XO01闭合,YO01得电自锁,T1得电计时,Y002得电,电路进入启动状态,等待延时。
运行过程:T1延时5S后,T1常闭断开,Y002断电;T1常开闭合,又因Y002常闭闭合,Y003得电,电路进入运行状态。
停止过程:X002常闭断开,YO01失电,其常开触点断开,使Y002、Y003失电,电路进入停止状态。

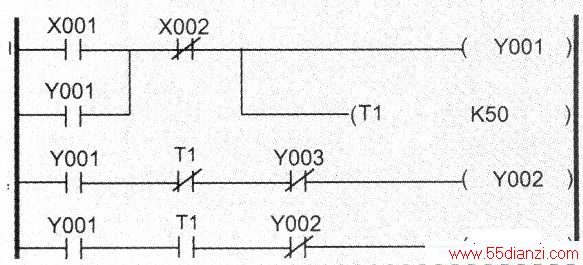

梯形图:
