采用QSOP16脚封装和SO8脚封装。是精密的,双通道数字温度传感器。报告每一个远程PN结温度,为2线串行接口的数字形式的温度。远程连接可以像低成本NPN型2N3904或2N3906 PNP型二极管连接的晶体管。
2线串行接口接受标准的系统管理总线(SMBus™)命令,如写字节,读字节,发送字节和接收字节读取温度数据和程序的报警阈值和转化率。 可以自主的功能与一个可编程的转换率,使供给控制电流和温度的更新频率以符合系统的需求。以下为4Hz的转换率,温度为10位代表符号扩展模式为0.125 °C的决议当转换增长率高于4Hz的是,输出数据是7位标志为1 ° C的决议该还包括一个SMBus超时功能,以增强系统的可靠性。
关键特性
双通道远程与本地温度的措施
11位,0.125 ° C分辨率
高精确度± 1 ° C(最大值)由+60 ° C至+100℃(远程)
不要求校准
可编程不足/过温报警
可编程转换率(0.0625Hz至16Hz)
的SMBus / *-的I ² C兼容接口
三个报警输出:有源低报警,低电平有效OVERT1,主动低OVERT2)

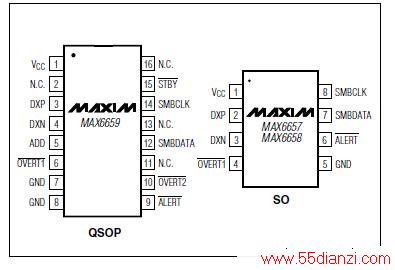

封装引脚图:
