液晶显示器滤波电容的检测方法

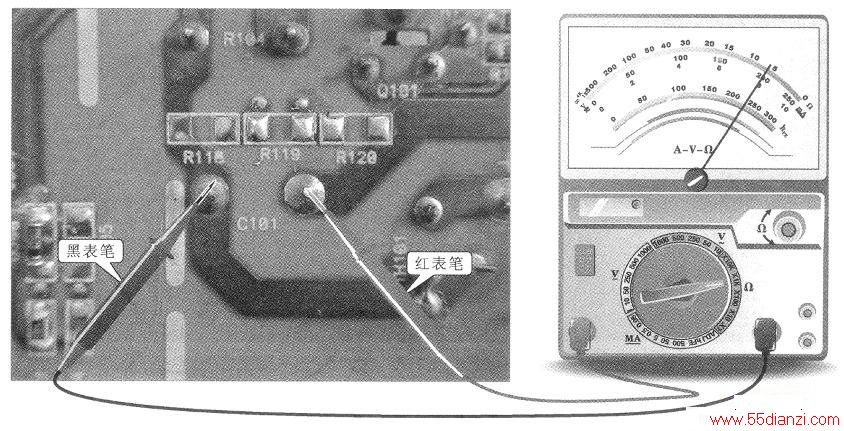

　　开通电源的情况下，利用万用表检测电解电容Cl01两端的电压，将红表笔接正极，黑表笔接负极，具体操作如下图所示。

　　若测得滤波电容Cl01的电压约为+300V，表明交流220V输入正常；若测得滤波电容不正常，如测得结果为OV，表明交流220V输入部分出现问题。这时应从检测电解电容Cl01是否损坏入手，可在不通电的情况下，利用万用表判别Cl01性能的好坏。
　　

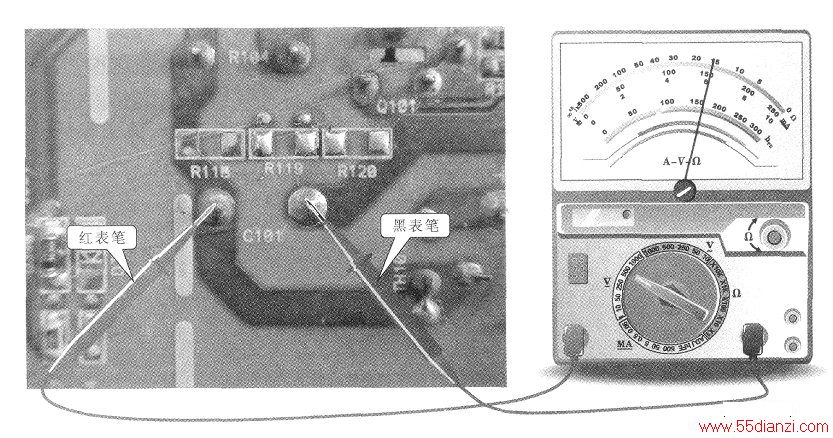

　　下图将万用表黑表笔接正极，红表笔接负极，测得该滤波电容的阻值为5.5kΩ，属正常值。

　　若测得结果与之相差较多，则表明该电解电容损坏，需更换同型号的电解电容。
