创维25NF8800彩电主板的更换方法

　　创维25NF8800彩电CPU损坏了，一时无法购到，决定用换主板的方法加以修复。此机CPU为SKYWORTH81CM38N-1R02，存储器为C81DC，小信号处理为TB1240NA、场块为TA81127，显像管为华飞粗管颈型。
　　
　　选了一块C3主板，它采用东芝机芯，是较为新型的主板，与以往的代换主板相比，有很多改进的地方，且便于调整与安装。此板的大规模集成块采用TOSH15A-OD-1708895CSNGTEJ7，集小信号处理、CPU视频处理、枕形校正等功能为一体，存储器K24COSC、场块LA75041、伴音CD7522CS双声道，电源为A3型，9管座。
　　
　　首先试验一下主板是否正常，先将偏转线圈接好，接好高压帼，插上管座（记住接好地线）、喇叭线等，焊好电源线试机，出现光栅和字符时再自动搜索一下，看看图声色是否正常，正常后方可想办法安装调试，不正常应及时调换主板，以便改装后能正常使用，避免重复换新等不必要的麻烦。
　　
　　此机的改装主要分以下八步：
　　
　　1．安装按键控制板。
　　

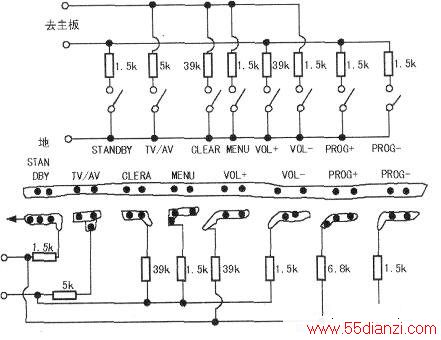

　　首先，改装按键板，由于两块按键板的大小和按键的排列位置有较大差别，所以不能直接代换安装。我所用的方法是：先将原机控制板与按键开关相接的电阻全部焊下，只保留按键开关，再把新主板的按键开关拆掉。并用软导线依次与原机按键开关的功能对应接好，原机的按键开关接线及检测如下图所示。新板为6只按键，多余的两个功能键闲置不用。这样改装既简单又不失面板的美观，更好。

　　
　　2．指示灯与接收头的改装。利用原机的指示灯与接收头。用软导线直接将接收头的三个引出脚对应接入新板的接收头位置（将新板接收头拆下）。注意三个脚的正常确连接位置。原机指示灯的负极直接到地，而新板指示灯是由电脑块控制的。电脑块的12脚输出控制电压来控制三极管V713的导通与截止，控制指示灯是否点亮。两种电路如下图所示，所以，应先将接收管的负极接到新板发光管的负极。

　　
　　3．电源开关的改装。因原机的电源开关固定在主板上，所以需另行安装，笔者采用的方法是，把原机的电源开关连同其周边的电路板锯下，电路板尽量大些，以便固定安装在塑料骨架上，这样做的好处是，开关位置易准确对位，也便于安装固定。
　　
　　4．音视频插孔的联接。找一套三线音视频连线，从中间切断，插头端直接插入新板的音视频插孔，另～端直接焊到原机音视频板的相应位置即可，如果找不到插头，可以用导线直接连焊两块板的音视频端。
　　
　　5．固定主板。先拆去原机主板上的塑料骨架，使用原骨架，一是音视频插孔固定其上，二是便于固定新主板，三是插入底板槽内可直接固定无须再固定骨架。把新主板在骨架上找一合适位置用木螺丝或用热熔胶固定。
　　
　　6．在后壳的适当位置打孔，将高频头插孔直接引出，也可以用带屏蔽线的天线插头，一端接高频头，另一端接到固定在音视频板的天线插座上，插好各连线，检查无误，即可通电试机。
　　

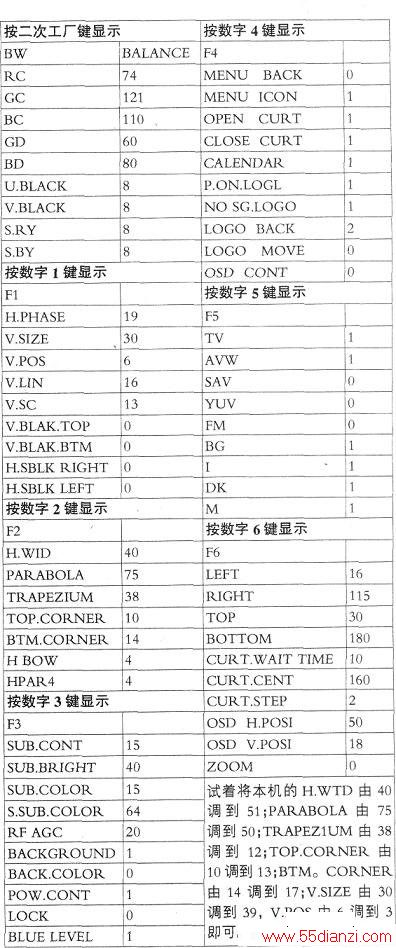

　　7．试机时，进入总线，调整行场及枕形失真校正的参数，使图像满意为止。新主板进入总线的方法及数据见下表。

　　
　　经过长时间试机，发现图像随背景亮暗及声音大小变化时闪动较大，主要原因是+B130V和300V滤波电容偏小，+B两只电容容量仅147μF（一只为100μF，一只为47μF），300V的只有100μF，建议最好将它们增大到220μF～470μF左右。
　　
　　此杌进入总线的方法：按压随机遥控器ICE3-1下方的小孔，按压一次进入工厂状态显示“FACTORY”，再按一下显示“BWBALANCE”，再按一次显示“F1”，此时再按一次工厂键将退出总线状态。进入总线后，按二次工厂键在显示“SWBALANCE”时，可以按数字键／6进入不同的调整菜单，按节目键改变所调项目，按音量键调整数据。如果在BWBALANCE项时按静音键显示一条横亮线，再按一次静音键返回BWBALANCE项。
　　
　　试着将本机的HWTD由40调到51；PARABOLA由75调到50；TRAPEZIUM由’38调到12;TOPCORNER由10调到13；BTMCORNER由14调到17；VSIZE由30调到39，VPOS由6调到3即可。
