一台海信TF2966A型彩电，亮度暗，显示的字符为黑色，图声均有，经检查确认是行输出变压器加速极电压只有60V引起的。而一时购不到同型号的行变(行输出变压器标签上写：BSC29-N2420C、BSC29-01126E)，便仔细依线路走向，确认该行变压器的引脚功能为（顺时针方向）：①脚脉冲，②脚H.灯丝电压，③脚ABL亮度控制脚，④、⑤、⑥脚空未用，⑦脚地，⑧脚视放电压180V，⑨脚+B电压，⑩脚到行管c极。

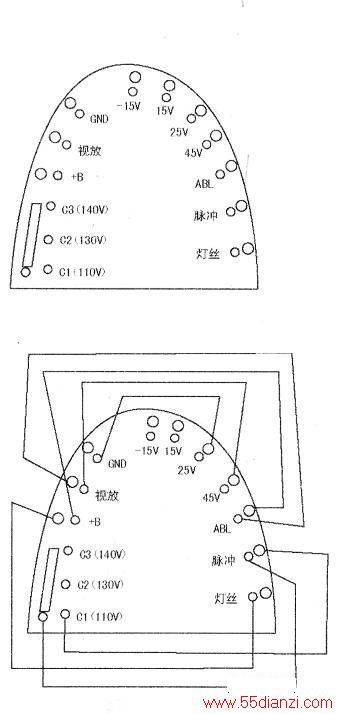

抱着试一试的想法，用一只华美A系列29英寸的万能行输出变压器来替换。在换前，测量+B电压为127V，故接C2130V端口，用绝缘短线将相应的功能一一对上，参见下图。检查无误后开机，亮度清晰可见，但台标太大，中央台CCTV-12少个C。关机，将+B电压改接Cl，台标恢复正常，调节加速极电压和聚焦极电压到最佳。在店中观察两天无异常，交付客户。
用万能彩行装机如无图纸，查找原机相应功能引脚的诀窍如下：+B电压的滤波电容一般在160V或200V，且个头比+300V滤波电容小些，属第二大，顺其走向找到供电脚，行管c极及接地脚也容易找到。视放及灯丝引脚大都通过引线接至尾板，且视放脚是经过整流滤波后接至尾板的，其滤波电容耐压为250V，因此找视放电压引脚也比较容易。ABL引脚的特点是：彩行某个脚对地接有一只0.047μF～l0μF的电容，并通过电阻接到亮度控制电路的ABL脚。+15V、-15V、25V及45V大多数是为场输出电路供电的，原机用-14V或-16V时可直接用本彩行的-15V脚。一般情况下，+15V是一起使用的，用于一种场输出电路，15V、45V一起使用的用于一种场输出电路，25V供电的为一种场输出电路，所以根据场输出电路来判断与之连接的行变引脚电压是方便有效的。脉冲脚一般通过阻容元件后送至行扫描块的AFC引脚及解码块的行脉冲输入脚，因此通过分析原机各部分电路的大致功能是可以判断出该脚的。
万能彩行的多数电压输出能满足大多数彩电的需要，但也有少数彩电的个别电压万能彩行上没有。这时，可以用漆包线或细软线在万能彩行的磁芯上绕几圈以得到需要的电压。顺时针方向绕制，一般绕一圈产生的脉冲电压为1.5V左右。在加绕组时，一定要从少圈到多圈，边试机边加圈数，切不可一下绕好多圈接电路试机，否则原机可能因所加绕组产生的高压而损坏。
万能彩行装上后，若行幅过大或过小，可先调整一个行幅度电位器，或进入维修状态调整一下（行幅数据由IIC控制的数码机芯）。若不行，可采取以下方法调整：行幅过大，可采用加大S校正电容或减小逆程电容来解决，但逆程电容最大的变化量不能超过原容量的20%，否则容易损坏行管；行幅过小，可采用减小S校正电容或加大逆程电容来解决。
