具体代换步骤如下:
1.首先要知道T1/L3整流电压是多少。假如是首次修这种电磁炉L3早已开路无法测试,又无资料可查怎么办?可参照T1/L2整流电压和稳压管ZD8的稳压值。分析ZD8,它的稳压值为27V,起过压保护,可以断定L3整流电压最高超不过26V。

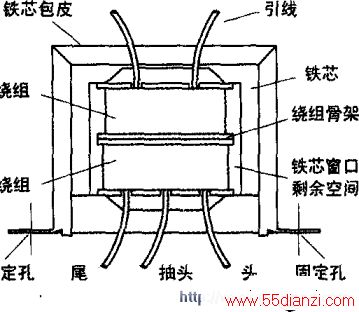

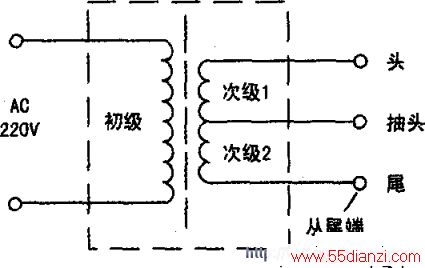

2.测出小型变压器次级绕组整流电压,如图3所示,抽头不用,将头和尾分别接到图1中L3的整流桥上端和下端,并将电路在“×”处断开,通电测整流电压为32.5V。计算:32.5V-26V=6.5V,即小型变压器次级绕组整流电压比T1/L3整流电压高出6.5V,因此应当减少小型变压器次级绕组的匝数。
3.确定应减多少匝数。先从小型变压器次级绕组尾端“偷拆”10匝,再测整流电压减少了0.72V,表示每匝代表0.072V。
计算:6.5÷0.72×10=90,说明需将次级绕组“偷拆”90匝。后将次级绕组包扎好,将电路中“×”处接通,小型变压器初级和T1初级并联通电,检查16V、5V稳压输出正常,代换结束。
