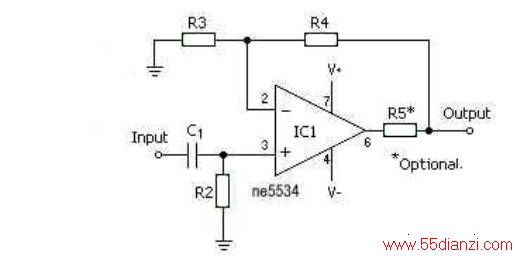

我使用这设计的主要原因是他是能同样工作的耳放中最简单的设计,这样简单的设计不会使测试数据因电路设计而受到过多影响,或者遮掩被测运放的太多弱点。 使用可调整电压输出(B+K精密1710)。 它可以把电压从0到30 V之间随意调整,并且相当精确。 我测试了它的电压质量, 要比我以往使用线性电源要好一些。假负载是一对33Ω和330Ω的一个工程箱子,我在假负载和耳机的电缆之间设置的一个选择开关。
听感的测试结果
尽管我更倾向于放大器设计复杂化,特别是在享受音乐的时候。但是我必须选择使用测试芯片直接驱动耳机。 因为很多元器件都会干扰运放本身的声音特性。所以这样做它可以完全的展现运放的声音特性。

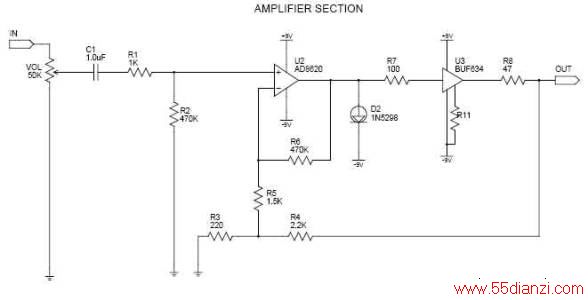

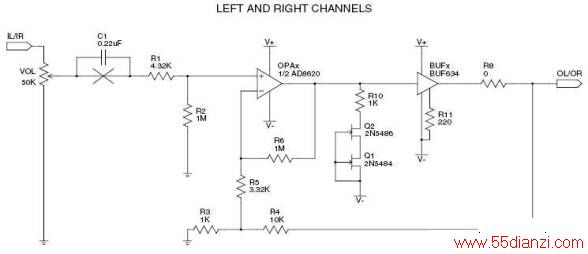

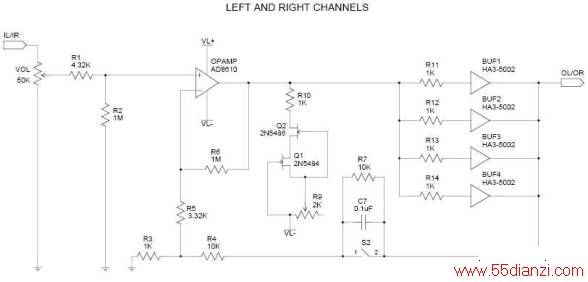

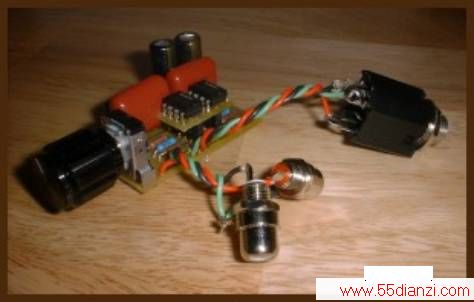

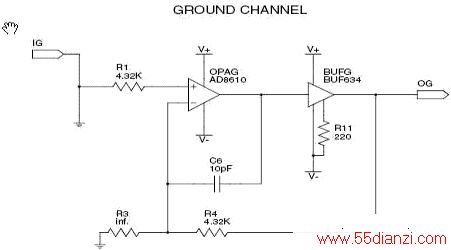

你将通过更换不同的运放而得到效果不同的放大器,你必须调整放大器中大部分器件以求的比较好的听感。例如,BUF634输出缓冲器在 MINT和 PIMETA 耳机放大器根据Burr-Brown的特性来提高音质,但是在使用效果很好的运放的时候,CMoy在音质方面要好于PIMETA, 对于PPA来说,倾向于芯片的透明性,表现的很均衡,很难听出芯片自己的特性。我在CMoy的试验里可以听到一切, 如果说这颗运放的声音上有些很小的毛病Cmoy会一点也不隐藏的表现出来。如果我说这颗运放在CMoy里有点刺耳,或许在PPA里的就不可能听到。
如果你发现你的放大器不是我说的这些放大器,请不要发送电子邮件问我认为运放在你的那个放大器表现怎样。因为如果我不在这里谈论他,那么说明我对那种放大器并不了解或我对那种放大器不感兴趣,你最好自己在网上搜索或在 Headwize或者Head-Fi上寻找那些听过的专业人士来提出你的问题。如果那样也不行的话,你还可以根据我的报告上提到的方法和结果自己总结来试着更换运放,根据音质的好坏来作出一个正确的判断。
在我说到信号电压的地方, 我的意思是输出峰值除非我明确地指出我正在谈论波峰到波谷(p-p) 电压。
所有的运放价格是为美元每颗,从 Digi-key可以查到。我无法保证价格保持最新, 所以大家以Digi-key的价格为标准。
芯片测试
在我手头上有若干片相对不好的运放如果时间允许的话我会来做测试。 其优先顺序为: OPA2107,OPA602,AD825,AD744,AD797,LT1028,LT1115,LT1122,AD826,NE5534,NE5532,OP275,LF356 和LM386。这个清单中的运放并不是很理想的运放。我会去寻找一些更好的运放,但是现在有很多大家普遍认为的好运放,他们的性能优异,可以直接用来做测试,所以我先暂时打消这个念头。
Burr-Brown OPA132
Cost, single: n/a Vmin, 0.5V into 33 Ω: 5.5V
Cost, dual: $5.40 (OPA2132PA) Vmin, 2.0V into 330 Ω: 8.3V
这是一个很好的运算放大器系列。声音继承了Burr-Brown那种自然趋向很柔美。 低频无回响。 他听起来算不上是一个令人心动的芯片,但是它被用在很多低端的音响系统中确实只有很少的缺点,特别是便携式音响系统中。
Digi-Key 只能提供双运放版本 (2132) in DIP 封装, 有两个型号, 不同之处在于名子的后面是否有一个 'A'。我并没有从datasheet中找到2132 PA 和 2132P在使用中有什么质的差别,有‘A’的看起来像是在non-A grade DC里使用有优势,当然对音频并不算重要。
概述: 作为入门级的一个非常好的运放。你可能听后会非常的喜欢它以致于你不在关注其他的运放!
Burr-Brown OPA134
Cost, single:n/a Vmin, 0.5V into 33 Ω: 5.7V
Cost, dual: $2.63 Vmin, 2.0V into 330 Ω: 8.4V
这是OPA132系列用于音频的专用版本。 ("音频专用"是商业意义上的,并非高保真音响爱好者所认为的。读:" lower quality "。)Digi-Key只提供双运放版本(2134)。
OPA134需要比OPA132更高的电压。 这对提供充足电压的电路来说并不算什么, 但是在以电池提供动力的系统中132系统能用一节电池跑更长的时间。
我在早些时候的测试过程中发现134如果被用在132的电路中可能会不稳定。 但是只要你提高供给电压那么134就会变的稳定,而其他时候你只需要换成132就可以解决问题,如果你还没有太多经验而开始设计你自己的电路,那么在132上花费额外的费用,却能使你更容易在电池供电系统中成功。
概述:如果你的电路已经定型并且可以提供相当高的电源电压, 那么134比132好,因为它更便宜,对我来说他们的听感是相同的。而132个更适合用在电池供电系统中。
Burr-Brown OPA2107
Cost, single: n/a Vmin, 0.5V into 33 Ω: 10.6V
Cost, dual: $12.25 Vmin, 2.0V into 330 Ω: 10.6V
Burr-Brown OPA627
Cost, single: $18.38 (OPA627AP) Vmin, 0.5V into 33 Ω: 6.8V
Cost, dual:n/a Vmin, 2.0V into 330 Ω:9.8V
引起我注意到的第一个事情是他干净的声音。在抵挡的便携式音源里,所有测试运放中我认为OPA134要干净很多。 同样OPA627也继承了这种干净的特性并且要比134更加优秀,他完全展示了OPA132/134 隐藏在空间中的声音细节,使他们声音更加的"平"。但是这两片与其说有什么不同,不如说相似。 两个都具有Burr-Brown柔美特性的声音,并且两个都是很稳定的运放。
唯一的存在的差别是OPA132/134 这一系列工作电压将远远低于9 V,而627在这种电压下,完全没有性能可言。我提高电压可以听到很好的超重低音效果的627。在132/134上好像是额外的电压被转移成为超重低音,627的低音听起来更真实,更精致。
