可控硅功率单元的散热

    4 散热器的流阻

    散热器在风道中接受风机吹来的空气流时会对空气产生阻力，这就是流阻。如图四右边的曲线可见，阻力随风速上升而上升。此参数给风机选用提供了重要依据。

    4.1散热器流阻分析

    流阻大的散热器需要风压大的风机。同样风量的风机因为电机功率不一样，风压就不一样。如果风机的风压等于散热器的流阻，风无法通过散热器，风流量为零。因此只有在风压大于散热器流阻时才行，此时风流量要小于或远小于风机样本表明的风量，风流量随着风道内散热器流阻的减少而上升。这一点在风机一节中还要细谈。

    串联风道，即在风道中多个晶闸管的散热器重叠排列，风机吹出的空气要通过两个或三个散热器的翅片。翅片重叠流阻增加，风压损失大，空气流量损失大，要求风机功率大，也就是风压要大。

    并联风道，在风道中各晶闸管的散热器一字排开空气只通过一层散热器的翅片，流阻小，对风机风压要求小，容易达到较大风速。

    4.1风机

    风机的功能是给晶闸管散热器送去流动的空气，把散热器的热量带走。

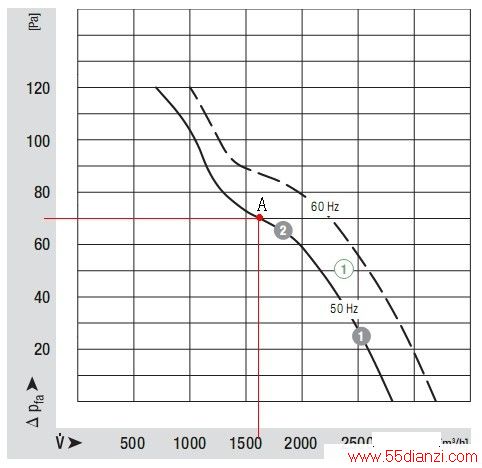

    风机的主要特性可由特性曲线表示出来。如图5所示，所表示的是风机的风压-风量曲线。风机最大额定风量是指前方无任何阻挡物时的风量。如果吹风前方存在阻力，风在流过阻挡物例如散热器时，流阻就会抵消与流阻相当的风压，使风流量降低。假设风机的最大风压是120 Pa ,散热器在某风速时的流阻是70 Pa ,两者相抵风压剩余50 Pa ,此时与曲线的相交点A所对应的风量即为实际通过的风量。从图上查的为1650 m3/小时，已不是风机的最大风量2800 m3/小时。

    图4:风机的风压-风量曲线

    常用风机有轴流式和离心式两种。轴流式安装方便、体积小，但风压低，

    约在100 Pa-200 Pa之间，而离心风机最高峰压可达到500 Pa-700 Pa.在串联风道上用较为合适。但离心风机安装要求高、占体积大、噪音大、价格高。

    风机的其他指标为电机功率、风机能承受的环境温度和风机工作时的噪音。

    4.2风道

    在晶闸管功率单元中风道是规范空气流动的一个十分重要措施。晶闸管和散热器安装在风道内而风机又强迫空气在风道内通过。其功能主要是：

    (1)把空气集中在风道内通过，尽可能用全部流动的空气参与散热器的冷却。

    (2)风机的风量在一定的流阻情况下是一定的。风道的截面积减去阻挡物的，截面积即为空气流过的截面积，则：

    (3)如果风道沿散热器的边缘去规范空气的流动，不留或极少留孔隙(所谓的风短路点)，则流阻很大，空气流量下降，风速相应下降，散热效果受到极大影响，散热器温升高。从实践来看，在散热器之间留有适当孔隙，使孔隙处达到较大风速。这儿又是翅片的边缘部分，相对温升较低。

    5 设计实例分析

    用KP500A晶闸管组成一个三相全波整流桥，输出直流电流600A.已知VT0=0.9V,RT0 =0.00046O欧姆，Rth(j-c)=0.073℃/W,散热器型号SF-15,

    6米/秒风速风冷时Rth(C-A)=0.048℃/W,自冷时Rth(C-A)=0.24℃/W,求风冷及自冷时的晶闸管的结温。

    解：①三相全波桥直流输出600A时每只晶闸管承担200A平均值。此时导通角120度。查曲线知：120度导通角时晶闸管最大可用到470A,波形因子F=1.76.

    ②工作时每只晶闸管功耗

    P=IFVT0+(F·IF)2rT0

    = 200×0.9+(1.76×200)2×0.00046

    = 237W

    ③自冷时温升：

    TJ-TA=P(Rth(j-c)+ Rth(C-A))

    =237× (0.073+0.24)

    =74.2℃

    ④风冷时温升：

    TJ-TA=P(Rth(j-c)+ Rth(C-A))

    =237× (0.073+0.048)

    =28.7℃

    设环境空气温度为40℃，则此时结温：自冷 TJ=74.5℃+40℃=114℃

    风冷 TJ=28.7℃+40℃=68.7℃

    6 结语

    晶闸管要正常工作，一定要使它的结温 处于一个适宜的温度。从参数表上可知整流二极管允许最高结温是150℃;晶闸管允许最高结温是125℃，此规定是硅材料固有特性所限，除非特别设计一般不允许超过。要说明的是到达翅片的热量要传到流动的空气中带走，其工作原理与各种散热器没两样样，要采用同样计算方式进行设计。
