TDA7440D伴音处理电路

　　④脚(L_INl)，左声道音频信号1输入，用于输入由CN820⑥脚提供的TV音频信号。外接C2511(470nF)为TV左声道音频信号耦合电容。

　　⑤脚(LIN2)，左声道音频信号2输入，用于输入外部AV左声道音频信号。外接C2512(470nF)为耦合电容。

　　⑥脚(L_IN3)，左声道音频信号3输入，但在该机中该脚空置未用。

　　⑦脚(LIN4)，左声道音频信号4输入，但在该机中该脚空置未用。

　　⑧脚（MUXOUT/L），MUX左声道输出，并经22F电容耦合送入⑨脚。

　　⑨脚(IN/L)，左声道音频信号输入，由⑧脚提供。

　　⑩脚（MUXOUT/R），MUX右声道输出，并经22μF电容耦合送入⑩脚。

　　（11）脚（IN/R），右声道音频信号输入，由⑩脚提供。

　　（12）脚(BIN/R)，右声道B信号输入，外接C2664(lOOnF)为耦合电容。

TDA7440D伴音处理电路及TDA7268双音频功放输出电路(a)

　　（13）脚(BOUT/R)，右声道B信号输出，外接C2662(lOOnF)为耦合电容。⑩脚(BIN/L)，左声道B信号输入，外接C2660(lOOnF)为耦合电容。

　　（15）脚(BOUT/L)，左声道B信号输入，外接C262(lOOnF)为耦合电容。

　　（16（17）脚(NC)，未用。

　　（18）脚(TREBLE/L)，左声道高音频滤波，外接C2305(5.6nF)为高频滤波电容。

　　（19）脚(TREBLE/R)，右声道高音频滤波，外接C2306(5.6nF)为高频滤波电容。

　　（20）脚(DGND)，接地。

　　（21）脚(SCL)，I2C总线时钟线。

　　（22）脚(SDA)，IIC总线数据线。

　　（23）脚(CREF)，外接lOμF滤波电容。

　　（24）脚(VS)，+9V电源，由+12V通过U204(KA7809)提供。

　　（25）脚(AGND)数字电路，接地。

　　（26）脚(ROUT)，右声道音频信号输出。

　　（27）脚(LOUT)，左声道音频信号输出。

　　（28）脚(RIN4)，右声道音频信号4输入，但在该机中该脚空置未用。

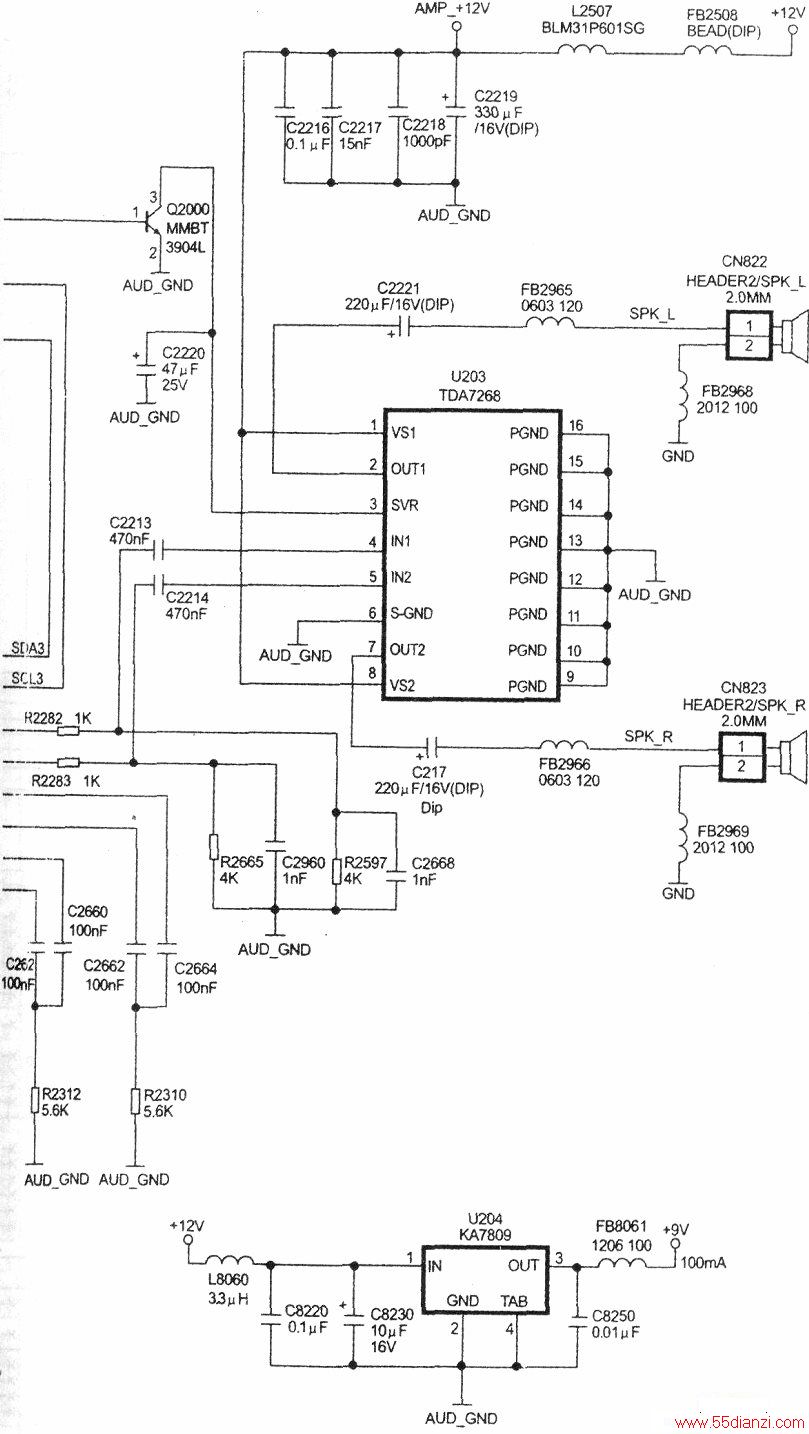

TDA7440D伴音处理电路及TDA7268双音频功放输出电路(b)
