集成运放的特点及组成

　　（3）用有源元件替代无源元件，如用晶体管取代难于制作的大电阻。

　　（4）采用复合管。

　　二、集成运放电路的组成

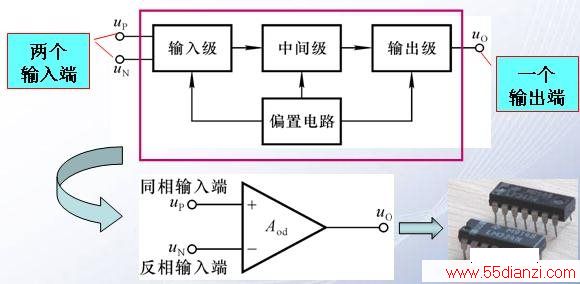

　　若将集成运放看成为一个“黑盒子”，则可等效为一个双端输入、单端输出的差分放大电路。

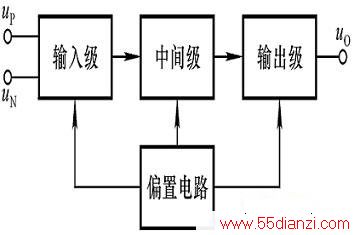

　　三.集成运放电路四个组成部分的作用

　　偏置电路：为各级放大电路设置合适的静态工作点。采用电流源电路。
　　输入级：前置级，多采用差分放大电路。要求Ri大，Ad大， Ac小，输入端耐压高。
　　中间级：主放大级，多采用共射放大电路。要求有足够的放大能力。
　　输出级：功率级，多采用准互补输出级。要求Ro小，最大不失真输出电压尽可能大。

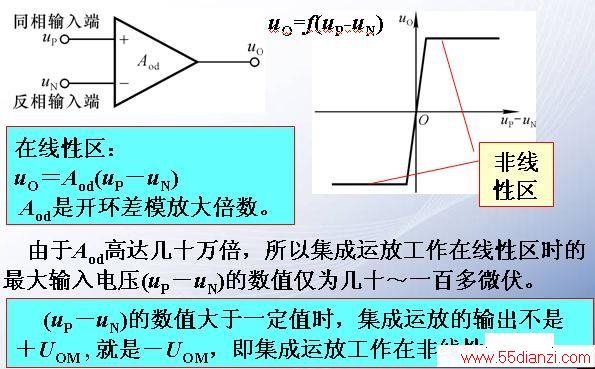

　　四、集成运放的电压传输特性
