MAX11835能够以5V至250V较宽的电压范围驱动单层和多层压电马达。较宽的输出电压范围不仅使设计者可以在2种类型的压电马达中进行选择，还能够提供兼容的设计方案以应对激励技术的替换。MAX11835集成了用户可编程的触觉模板发生器、可编程升压转换器以及高压、大电容负载驱动器，能够产生用户可配置且斜率受限的升压输出。
MAX11835具有大容量的片内存储器，可同时存储多个用户定义的触觉波形，该波形可在上电时通过串行I²C接口下载。工作期间，系统或应用处理器仅需提供一个触觉触发脉冲即可启动波形输出。与其它驱动IC不同，该器件在工作期间无需高速波形模板。这就简化了系统或应用处理器的代码设计，降低了软件负荷，加速了触觉响应时间。较短的等待时间(从检测到触摸事件至响应触摸的时间间隔)对于有效地模拟按键按下的真实感受至关重要。
方案特点：
MAX11835评估系统(EV system)提供了完备的单层和多层压电激励驱动方案，为具有触摸界面的产品创建触觉反馈功能。
便利的USB接口
安装了带有压电激励器的触摸屏，用于测试触觉反馈功能
模拟跟踪模式
易于使用的Windows®图形用户界面(GUI)，允许设置寄存器以产生多种触觉波形
所有元件均安装在有机玻璃底座上，便于操作
通过USB采用单电源供电
可为boost调节器选择外部电源
提供图形用户界面的用户指南

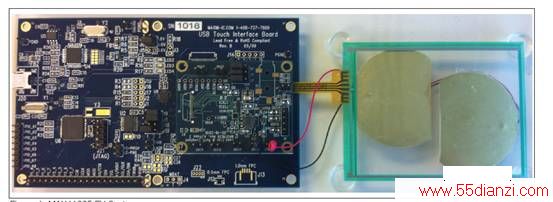

图1 系统示图
方案原理图：
<ignore_js_op>

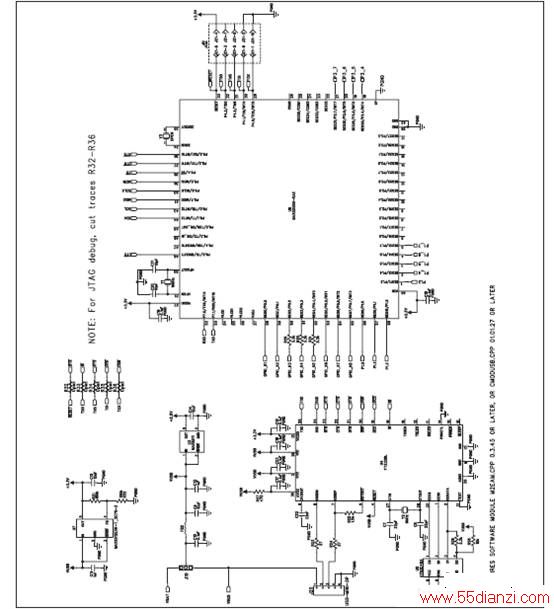

图2 原理图1
<ignore_js_op>

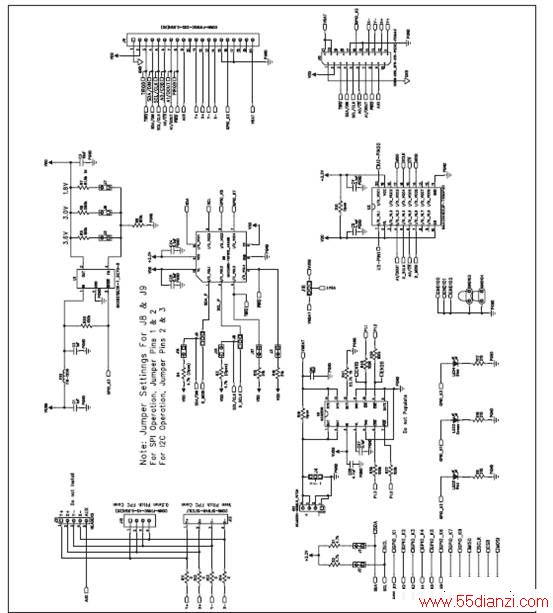

图3 原理图3
<ignore_js_op>
图5 PCB图2
