MAX17085B电池充电器的特点及应用

    　　基本特性：

    　　具有双路主电源降压控制器的一体化充电器

    　　5V/100mA和3.3V/50mA LDO稳压器

    　　主电源

    　　具有快速瞬态响应和较长导通时间的双路Quick-PWM控制器

    　　300kHz至800kHz开关频率

    　　5V和3.3V固定SMPS输出

    　　低噪声超声模式

    　　自动重试故障保护

    　　充电器

    　　高开关频率（1.4MHz）

    　　可选择2、3和4节电池电压

    　　自动选择系统电源

    　　内置电荷泵用于驱动n沟道MOSFET适配器选择开关

    　　充电电压精度为±0.4%

    　　输入限流精度为±2.5%

    　　充电电流精度为±3%

    　　监测器输出用于监测

    　　交流适配器电流（精度为±2%）

    　　电池放电电流（精度为±2%）

    　　交流适配器就绪状态

    　　充电电流可通过模拟/PWM （100Hz至500kHz）信号设置

    　　交流适配器过压和过流保护

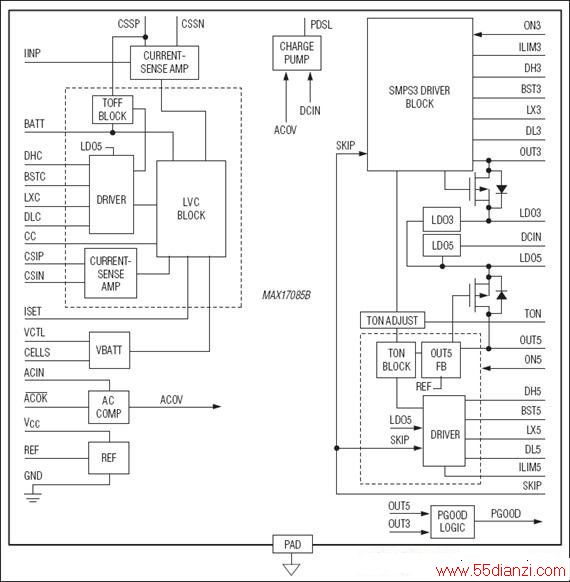

    　　器件框图

    　　方案特点：

    　　充电器：高频（约为1.4MHz）、多化学类型电池充电器采用电感电流纹波恒定的电流模式架构，大大降低了元件尺寸和成本。低失调电压检测放大器允许使用小阻值检流电阻检测充电电流和输入限流值。

　　主电源SMPS:双路QuICk-PWM降压控制器带有同步整流，能够为笔记本电脑提供5V和3.3V主电源。低边MOSFET检测提供了一个简单、低成本且高效率的谷电流限制保护。MAX17085B还提供输出欠压、输出过压和热故障保护。

　　每个SMPS具有独立的使能输入以及共用的漏极开路电源就绪输出，可实现灵活的电源排序。电压软启动降低了浪涌电流，无源关断则通过一个内部开关对输出放电。快速瞬态响应和较长的导通时间降低了对输出电容的要求。可选的跳脉冲模式和超声模式提高了轻载时的效率。超声模式在轻载时保持在最低的开关频率，大大降低了可闻噪声。

　　双路LDO稳压器：内部5V/100mA LDO5带有切换功能，可用于产生上电所需的5V偏压，或作为低压“不间断”电源使用。另一路3.3V/50mA LDO3为系统微控制器提供“不间断”电源。

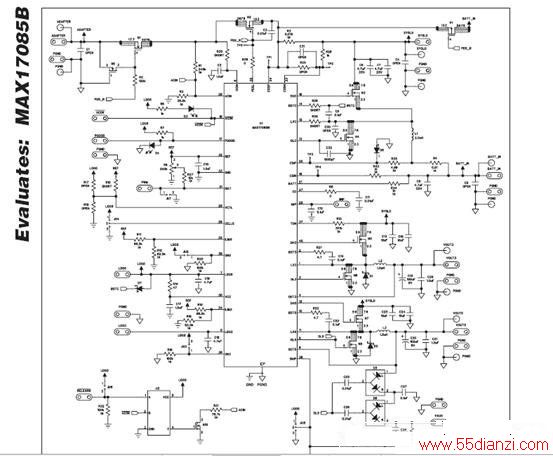

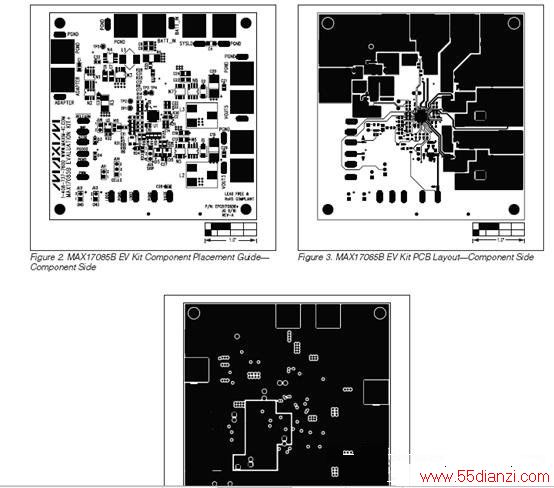

　　参考原理图：
