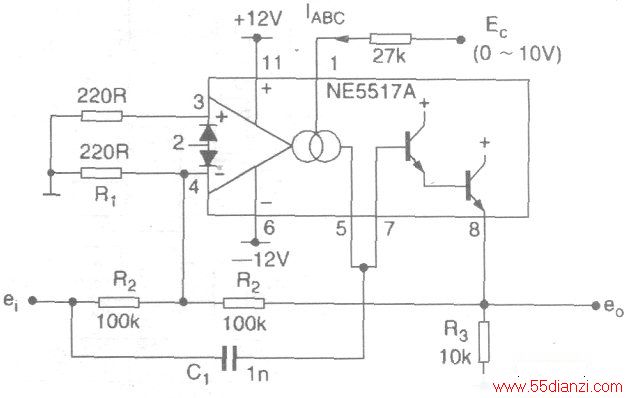

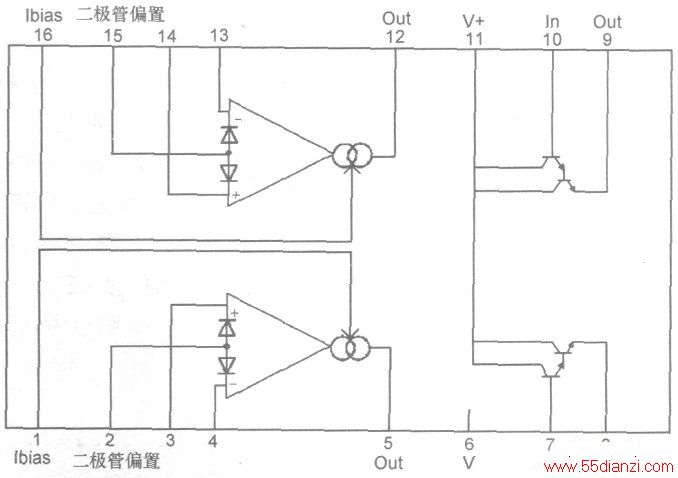

上图为OTA的电路符号和工作时的基本计算公式，普通的差动输入端接收e1与e2两信号，其输出电流为这两个信号之差乘以OTA的跨导值gm，gm的单位是西门子(S)，S=1/Ω。gm等于外部偏置电流lbias的20倍。因此增益可由偏流控制，实际应用中此偏流可在1000：1的范围口任意变化下。图为NE5517的引脚和内部电路图。图3为口用NE5517集成电路组成的一个环型调制器电路。
图下3路中，载波信号由R2输入，由R3输出。调制电压由NE5517的1脚输入。当调制输入为正时OTA的增益升高，而且对R2的输出电流超过R2的直接输入信号电流，得到反相输出的载波信号。相反的，调制电压变为负时OTA增益变小，R2的直接信号电流超过了OTA输出产生的电流，就获得同相载波输出信号。
