LM331压频变换器简述

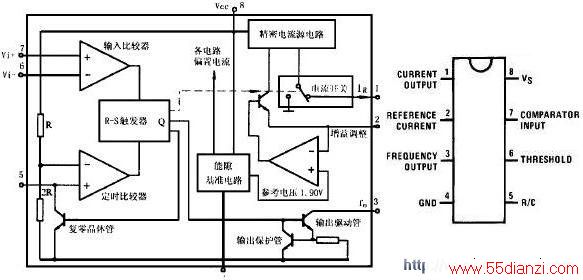

LM331的内部电路及引脚图

       LM331的内部电路组成如上图所示。由输入比较器、定时比较器、R – S 触发器、输出驱动管、复零晶体管、能隙基准电路、精密电流源电路、电流开关、输出保护管等部分组成。输出驱动管采用集电极开路形式, 因而可以通过选择逻辑电流和外接电阻,灵活改变输出脉冲的逻辑电平, 以适配TTL 、DTL和CMOS 等不同的逻辑电路。LM331 可采用双电源或单电源供电,可工作在4.0～40V 之间,输出可高达40V ,而且可以防止VCC 短路。
