24位模数转换器AD7713及其应用

     AIN3的输入电流与输入电压幅度有关，当输入为10V时，输入电流典型值约22.5μA。

     AD7713有两种不同的工作方式可供选择，即内部时钟方式和外部时钟方式。在内部时钟方式下，AD7713可作为系统主控制器件输出串行时钟；而在外部时钟方式下，AD7713则作为从控器件，此时的串行时钟由外部系统提供。

     4、AD7713与CPU的接口

     4.1 硬件接口电路

     选择AD7713工作于内部时钟方式还是外部时钟方式对电路系统结构的设计影响很大，下面以外部时钟工作方式为例，来介绍AD7713与单片机8031的接口方法。

     用8031 单片机的串口和P1口实现与AD7713接口的具体电路如图5所示。该电路中的8031的串口工作在方式0，即该串口用作同步移位寄存器，数据由RXD （P3.0）端输入和输出，同步移位时钟由TXD（P3.1）端输出。通信的波特率恒定为FOSC/12，其中FOSC为单片机的主时钟，当FOSC为 6MHz时，波特率为500kB/s。8031单片机的串口允许中断，程序控制下每中断一次，单片机将对AD7713读或写一个字节的数据。

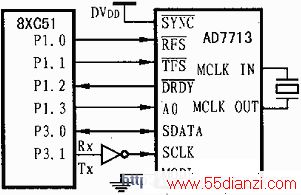

     图5 单片机与AD7713接口的具体电路

     图5 中，P1口的P1.0～P1.3四条口线分别与AD7713的RFS、TFS、DRDY、A0相连，共中P1.2为输入口，用于读取DRDY的状态，其余为输出口，用于控制AD7713的整个读/写过程。将AD7713的MODE接地，可使器件工作在外部时钟方式，主时钟由2MHz的石英晶体产生。

     4.2 读/写控制程序

     按照图5的硬件连接方式，其读/写操作过程如图6所示，其中图4为读操作程序流程图，图5为写操作程序流程图，下面是按照各自流程图给出的8031单片机的相应操作码。

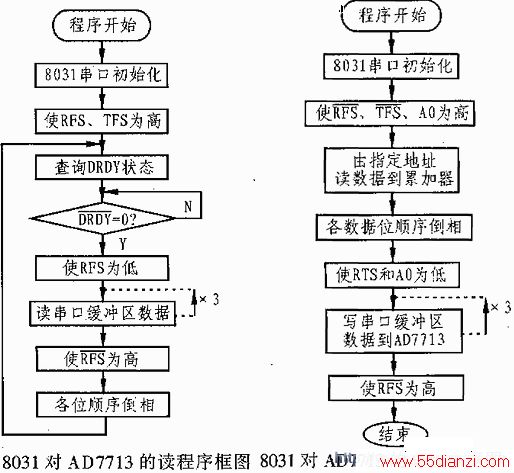

图6 读/写操作过程

     5、注意事项

     （1）模拟电源AVDD不得低于数字电源DVDD，至少DVDD不能超过AVDD幅度0.3V；

     （2）AD7713的电源必须比系统的数字电源优先加载，否则可能出现自锁；

     （3）给AD7713的控制寄存器写入控制字时，字长必须是24位，否则不能可靠加载；

     （4）对AD7713进行读/写操作时，应注意串行数据流的顺序。
