连接 APA 输出至其他器件的注意事项

• 不应强制 APA 输出超出 APA 正电源电压（VDD 或 VCC）0.3V以上，或其负电源电压（基准电压或 VSS）-0.3V以下。

• 不得强制 APA 输出超过 APA 产品说明书额定电源电压的绝对最大值。

APA 如何响应强制进入其输出的电压
    关闭时，APA输出有不同的电阻，范围从几欧姆到高阻抗时的数千欧姆。如果连接至 APA 输出的外部音频源可以驱动这种电阻，则其会推动 APA 输出的电压。

      开启状态时，大多数 AB 类器件都有 SCP 持续电流限制。这种APA 将其输出保持在计划输出电压水平，直到其被另一个源强制进入 SCP 或 OCP。之后，它继续吸取其限流，但其输出电压受到另一个源的控制。如果 APA 继续吸取其限流，则它可能会过热，并且会转入热关闭。它的输出电压完全受另一个源控制。APA 充分冷却后，它会重新开启，只要不断开外部源连接，这一循环就不会停止。

      典型的 D 类 APA 将其输出保持在计划输出电压水平，直到它被强制进入 SCP 或 OCP 为止。那么，只要出现一定的电压限制它便关闭，其输出电压受到另一个源的控制，且没有吸取较大的电流。逐周期 OCP 的 D 类 APA 一般会表现如一个持续电流限制器，直到其关闭为止。

损坏发生的方式
    如果在关闭时另一个源连接至一个 APA 输出，则它会强制 APA 输出跟随其电压。如果 APA 为开启状态，且另一个源可为强制 APA 进入 SCP 或 OCP 提供足够的电流，则另一个源会强制 APA 输出跟随其电压。可以有几种不同的损坏方式。

正向偏置主体二极管
    单电源 APA 在正电源（通常称作 VDD 或 VCC）和基准电压之间运行。输出器件为一些带主体二极管的 FET，其在正常运行中为反向偏置。如果这些二极管中的一个变为正向偏置并且携带过大电流，则正常运行中为反向偏置的主体二极管（请参见图 1）就会被损坏。单电源 APA 被强制超出 VDD（或 VCC）以上 0.3V 或者基准电压以下 -0.3V 时，就会出现这种情况。

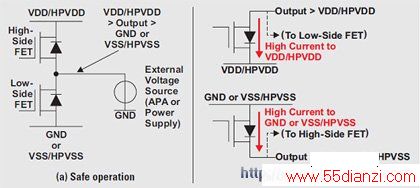

图 1 正向偏置主体二极管的电流传导

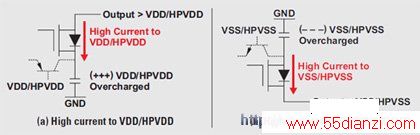

 图 2 推动 APA 电源电压超出其限制

TI DirectPath™ 运行在正电源（通常称作 VDD）和负轨（通常称作 VSS，一般产生自开关电路 VDD）之间，VSS 的量级一般低于 VDD 的量级。一些DirectPath APA 将主 VDD 调节至更低电平，得到其输出 HPVDD，并自 HPVDD 产生一个负轨 HPVSS 来控制最大输出功率。如果 DirectPath APA 的输出被强制超出 VDD/HPVDD 以上 0.3V 或者 VSS/HPVSS 以下 -0.3V，其中一个主体二极管可能会变为正向偏置并携带过大电流，从而损坏该二极管。

电源过电压
    即使外部源电流不损坏主体二极管，但它们可能会流至 VDD/HPVDD 或VSS/HPVSS（请参见图 2）。VDD/HPVDD 和 VSS/HPVSS 一般只获取电流，因此二极管电流可能会使电源电压超出其绝对最大额定值，并因此可能会损坏APA 和/或电源组件。

表 1 或许会有助于理解各种 DirectPath APA 的不同电源。通过将其产品说明书资料同该表进行对比，我们可以确定此处未涉及器件的电源。电源标识可能会与表中所示标识不同。

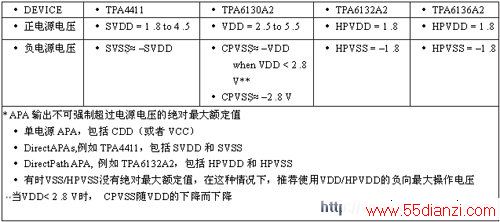

表1 APA器件电源电压限制对比
