MAX15500/MAX15501：模拟电流/电压输出调理器

　　MAX15500/MAX15501可通过SPI? 接口 进行编程，实现菊链工作模式。MAX15500/MAX15501通过SPI接口和一路漏极开路中断输出提供各种错误报告。器件还提供一路模拟输出，以监视负载状态。

　　MAX15500/MAX15501工作在-40°C至+105°C温度范围，器件采用32 引脚 、5mm x 5mm TQFN封装。

　　关键特性

　　●最大±32.5V的电源电压

　　●高达±35V的输出保护

　　●可编程输出(外加超范围)

      ±10V

      0至10V

      0至5V

      ±20mA

      0至20mA

      4至20mA

　　●电流输出驱动0至1kΩ负载

　　●电压输出驱动低至1kΩ的负载

　　●HART兼容

　　●整个温度范围内具有2ppm的增益误差漂移

　　●SPI接口，带菊链功能

　　●支持+4.096V (MAX15500)或+2.5V (MAX15501)满量程输入信号

　　●多种错误报告

      短路和过流保护

      开路检测

      欠压检测

      过热保护

　　●40us快速建立时间

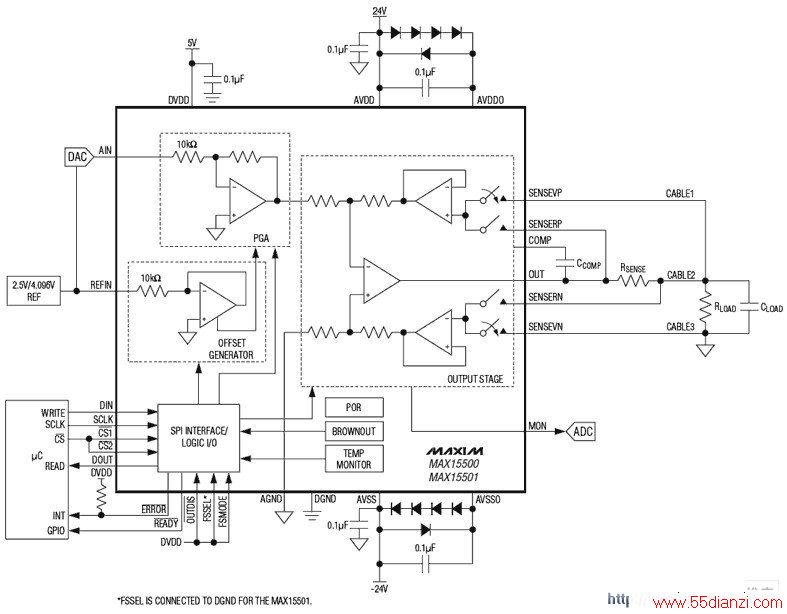

　　典型工作 电路 /功能框图

　　应用

　　●分布式I/O

　　●嵌入式系统

　　●工业控制与自动化

　　●可编程逻辑控制器( PLC )
