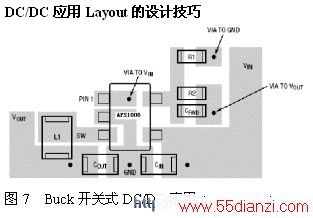

图7给出了Buck开关式DC/DC应用PCB设计的实例,特别需要注意:
☺ SW vs L1 距离 <4mm
☺ Cout vs L1 距离 <4mm
☺ SW、Vin、Vout、GND 的线必须粗短。
PCB板设计要点
要得到一个运作稳定和低噪音的高频开关稳压器,需要小心安排PCB板的布局结构,所有的器件必需靠近DC/DC,可以把PCB板按功能分成几块,如图所示。
1) 保持通路在Vin、Vout之间,Cin、Cout接地很短,以降低噪音和干扰;
2)R1、R2和CF的反馈成份必须保持靠近VFB反馈脚,以防噪音;
3)大面积地直接联接2脚和Cin、Cout的负端。
