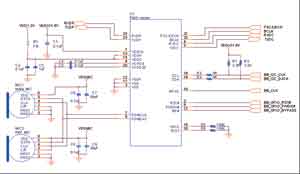

图6 FM31系列芯片的典型应用原理图
FM31系列芯片典型应用原理图：图6为FM31芯片的典型应用原理图。两个数字麦克风使用同一组电源，根据外部控制系统的输入/输出的接口电压，数字麦克电源和FM31的VDDIO使用相同电源电压，以使数字信号电平匹配。通过L/R选择引脚设定为低来选定主麦克风（MAIN MIC），即靠近使用者嘴部的麦克风；L/R选择引脚设定为高作为参考麦克风（REF MIC），即靠近耳朵的麦克风。两路麦克风信号在时钟的高低周期送到FM31，转换解调为两路麦克风信号。C4,C5用来稳定1.2V的核电压，需要靠近芯片引脚。磁珠B1和C2,C3组成低通滤波器，滤除电源的干扰，同时防止锁相环的噪声从电源反串，电源VDD1.2V的引线应尽量短并靠近电源引脚。电阻R3,R4调试用，当没有主机控制FM31时，可以断开R3,R4，连接到串行主机接口转接板，通过电脑的使用调试工具实时调试和优化FM31的参数。
