体积小巧，集成了控制功能、定时时钟和操作显示单位。
二、应用
LOGO可用在家用、民用和工业电器控制。

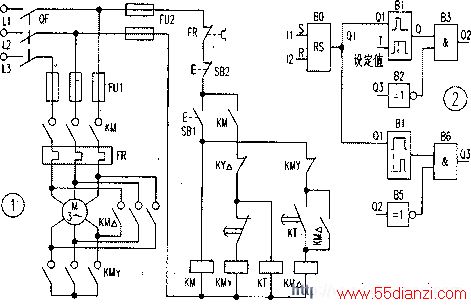

以LOGO应用在Y-△降压启动器为例，Y-△降压启动一般应用在大于7.5kW异步电动机启动，如风机、油泵等。常用的继电器控制原理图见图1。工作原理是启动时按下SBl，KM接触器主触头闭合，KMy得电，电机进入Y形运行，然后KT时间继电器线圈得电经过所设定一定时间延时后，KT延时触头断开、常开触点闭合，KYA线圈得电，电动机M转入△运行。
现改用LOGO来控制。逻辑方框见图2，外部接线见图3。当启动信号Il接通（按下SBl）时，内部锁定继电器BO输出高电平Q1，KM得电，为Y形运行作准备，同时Ql端高电平，输出到延时断开时间继电器Bl，Q3低电平经B2反相器变为高电平，两者输入与门B3后，其输出端Q2输出高电平，KM、线圈得电，电动机进入Y形降压启动。当Bl延时断开时间继电器所设定延时时间T到后，Bl输出低电平，B3输出低电平，KM、失电，此时，B1延时闭合时间继电器常开触头闭合再和Q2（KMv断电后，Q2已变为低电平）经反相器B5输出高电平后一起输入到与门B6，B6输出高电平，Q3接通KMA，电动机转入△形运行。
按下SB2（即由12输入停止信号）B0锁定继电器被复位清零，系统停止运行。
