模数转换芯片ADC0804的应用

模数转换芯片ADC0804的应用

点击数:7902 次   录入时间:03-04 11:51:55   整理:http://www.55dianzi.com   元器件特点及应用

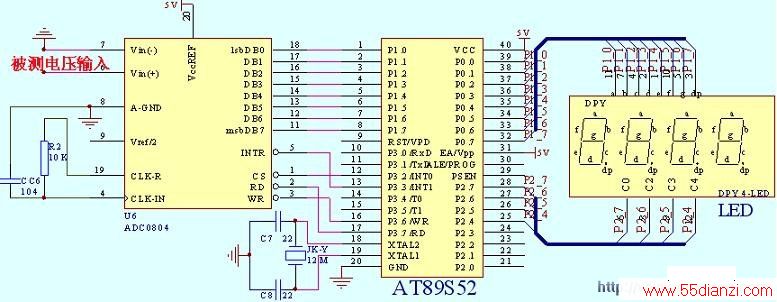

    三.ADC0804与单片机接口电路图


   四.C语言源程序
   /*注意:程序下载到DPY-1实验板单片机后一定要使SW DIP1的开关脱离ON档。或者直接将下载线从实验板上拔下。因为下载线接在I/O口P1.5,P1.6,P1.7上,下载线的电平将会影响测量结果*/
#include <reg52.h>
code unsigned char seg7code[10]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f}; //显示段码
sbit int1=P3^3;  //定义管脚功能
sbit cs=P3^2;
sbit wr=P3^6;
sbit rd=P3^7;
void Delay(unsigned int tc)     //显示延时程序
{while( tc != 0 )
 {unsigned int i;
  for(i=0; i<100; i++);
  tc--;}
}
unsigned char adc0804( void )     //读AD0804子程序
{   unsigned char addata,i;
 rd=1;wr=1;int1=1; //读ADC0804前准备
 P1=0xff;         //P1全部置一准备
 cs=0;wr=0;wr=1; //启动ADC0804开始测电压
 while(int1==1); //查询等待A/D转换完毕产生的INT(低电平有效)信号
 rd=0;     //开始读转换后数据
 i=i; i=i;    //无意义语句,用于延时等待ADC0804读数完毕
 addata=P1;//读出的数据赋与addate
 rd=1;cs=1;//读数完毕
return(addata);//返回最后读出的数据
}
unsigned int datpro(void)//ADC0804读出的数据处理
{ unsigned char x;
unsigned int dianyah,dianyal; //用于存储读出数据的高字节和低字节
unsigned int dianya=0;        //存储最后处理完的结果 注意数据类型
for(x=0;x<10;x++)             //将10次测得的结果存储在dianya中
{dianya=adc0804()+dianya; }
dianya=dianya/10; //求平均值
dianyah=dianya&0xf0; //屏蔽低四位
dianyah=dianyah>>4;  //右移四位 取出高四位
dianyal=dianya&0x0f; //屏蔽高四位 取出低四位
dianya=dianyal*20+dianyah*320; //最后的结果是一个四位数,便于显示
return(dianya);//返回最后处理结果
}
void LED()
{  unsigned int date;
   date=datpro();  //调用数据处理最后结果
   P2=P2&0xef;
   P0=seg7code[date/1000]|0x80; //输出个位数和小数点
   Delay(8); P2=P2|0xf0; P2=P2&0xdf;
   P0=seg7code[date%1000/100]; //输出小数点后第一位
Delay(8); P2=P2|0xf0; P2=P2&0xbf;
   P0=seg7code[date%100/10];   //输出小数点后第二位
 Delay(8); P2=P2|0xf0; P2=P2&0x7f;
   P0=seg7code[date%10];       //输出小数点后第三位
   Delay(8); P2=P2|0xf0;
}
main()
{
  while(1)
  {
      Led( ); //只需调用显示函数
  }
}
