为了支援无人管理且散布范围广大的电动汽车充电基础架构，物联网技术将成为不可或缺的促成科技。光载无线通信技术ROF为电动车智能充电站的M2M通讯及数据采集，提供了简单且灵活的方式，容许各电动车智能充电站与控制中心连线。不论是部署在餐厅的单一充电站，或是在停车场或购物中心的众多充电站，所有的电动车智能充电站与控制中心之间，都将有大量的重要资料和指令须要传送。只要透过光载无线通信系统，控制中心就能远端管理电动车智能充电站所有的工作，包括使用者验证、开始及停止指令、传输使用者资料、信用卡付款程序等等。光载无线通信技术还能协助控制中心远端管理电动车智能充电站故障而发生的设备停机，并立即侦测人为破坏而导致的异常。

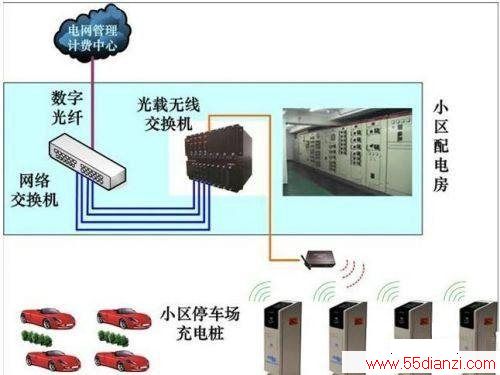

基于光载无线通信技术的智能充电站无线解决方案
光载无线交换机将以上信息后通过电力光纤网络传送到电力管理计费中心，实现实时的信息传递。同样，从电网管理计费中心到最末端的充电桩也实现了实时的信息传递。
电动车智能充电站基本结构包含侧快速充电机、储能蓄电池、再生蓄电池检修机、计费控制系统、线缆配电系、机房等组成。
针对电动车智能充电站的充电桩分散、且单个充电桩的数据量小的特点，同时为了实现电动车智能充电站的高速无线覆盖，既能满足充电桩的数据传输需要，又能提供高速宽带接入，系统采用两级无线数据传输方案如下图所示：
(1)局部区域的充电桩通过400MHz频率的低速无线数据传输方式，将充电桩的数据汇聚到中间节点(简称汇聚节点，汇聚节点为其中的一个充电桩)，汇聚节点内置WiFi中间件，完成汇聚数据到WiFi无线网络数据的转换。
(2)采用光载无线技术，通过光纤，将WiFi无线射频信号远距离分布到远端节点，汇聚节点通过远端节点接入WiFi无线网络，汇聚节点通过WiFi无线网络将充电桩的数据上传到控制中心，实现充电桩数据的远程无线采集。
同时远端节点还可以提供电动车智能充电站的高速无线网络信号的无线覆盖，提供其他设备的无线接入，满足充电站的多种应用需求，也方便电动车智能充电站的扩展和升级。
基于光载无线技术的充电站具体实施方案如下图所示：
