本文分析了多路数字电视节目系统级复用原理,并对数字电视节目专用信息PSI的提取和重构及系统层节目时间参考PCR值的修正等关键技术进行研究，提出了进行软件复用的具体方法，最后在Windows平台上，应用VC++开发环境设计实现了TS流分析与复用软件系统TSAM，测试结果表明软件复用速率达到并远远超过了一路传输码流的处理速度，该软件复用方案是有效可行性的。用软件实现传输流的复用，可以节约硬件成本，降低系统的开发费用；且算法全部软件实现，可移植性高，具有良好的扩展性，可以方便灵活的加入数字电视节目指南等辅助信息。
1．引言 TPF FPT
数字图像通信的最广泛也是最常见的应用就是数字电视广播系统[1]，与此对应的 DVB 标准的建立更是加速了数字电视广播系统的大规模应用。DVB 标准选定 ISO JIEC MPEG-2 标准作为音频及视频的编码压缩方式，信源编码进行了统一，随后对 MPEG-2 码流进行打包形成 TS流(transport stream)，进行多个传输流复用，最后通过卫星、有线电视等不同媒介传输方式进行传输。
对多个传输流进行复用的意义在于复用后的传输流只占用一个物理的传输信道， 传输流中的每个节目所占用的是传输流提供的虚拟信道。在解码器端，只需要一套固定的接收设备，对不同节目的选择只是在传输流中选择不同的原始码流，这大大简化了接收机的实现，节省了成本，提高了灵活性，而且根据该标准定义，解码器的系统时钟与调制解调器的时钟是完全独立的。这使得在实现这两个子系统彼此功能时是完全分开的，因此接口变得很简单。
在数字电视节目制作及发送时，对多路节目的复用，由于一般的计算机很难处理几十兆到几百兆码率的码流，所以，目前大部分的复用器都是用硬件实现的，但其价格昂贵[2,3]。然而，随着计算机速度越来越快，在多 CPU的服务器上，完全能够实现多路节目的实时软件复用。 与硬件复用相比，软件复用具有灵活性高，开发成本低的优点。在软件复用实现方案中，服务器从卫星电视或其它片源中实时采集 TS流，经过分析和过滤将所选择的基本流复用成一路 TS 流，然后通过普通的 TS 流播出卡发送出去。论文分析多路 TS 流复用原理，针对 TS 流中的信息提取和节目专用信息 PSI (program specifIC information)合成，及软件复用中的节目时钟参考 PCR ( program cLOCk reference)的修正等问题进行研究，提出了进行软件复用的 具体方法，最后在 Windows 平台上设计并实现多路 TS流的软件复用。
2．TS流的系统级复用
数字电视节目的复用包括两个阶段， 对音/视频 PES包的节目复用和对 TS流的系统复用[4]。本文研究第二个阶段即 TS系统级复用，将多个单路的 TS流合成一个多节目 TS流。数字电视系统级复用是数字电视系统的关键技术之一， 其中数字电视节目专用信息 PSI 的提取和重构及系统层节目时间参考 PCR 值的修正，是复用器的两项关键技术。

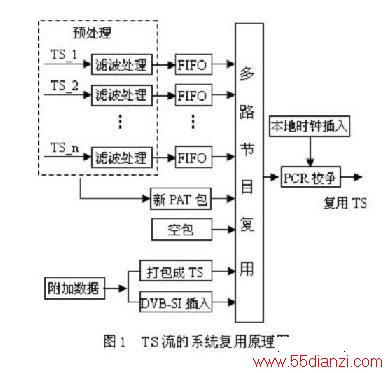

基于 MPEG-2 的 TS 流多路数字电视节目 TS 流系统级复用原理如图 1 所示。当多路 TS 流复用成一路 TS流时，首先将对各路 TS流的 PSI 进行搜集并分析其码流，得到各路 TS码流中相应的视频、音频、数据信息的码率、对各路节目的包标识 PID, 数字电视节目专用信息PSI，节目时间参考 PCR 等信息进行处理，丢弃各路原有的 PSI 信息。当出现两路 TS 流中的 PID发生冲突时， 需要修改一路或者多路 TS流中某一数据流的 PID(即复用器需要对修改了 PID的视频/音频包或其他数据包进行 PID更新)。可以看到，无论是否出现 PID冲突，复用器都需要重构 PSI 信息，其滤波的处理过程如图 2 所示。对不同节目的 PID 值进行修改后，与本地产生的这类数据重新整合为复用后新的 PSI 等系统级控制信息，同时插入符合 DVB-SI 规范的业务信息， 并在携带有调整字段的 TS包中， 判断带有 PCR标志位字段的值， 如果该值为“1”，那么在该 TS 流离开复用器的时刻，需要对 TS 包中的 PCR 值做相应的修正或重新插入新的节目时钟参考，具体方法将在后面详细介绍。
3．TS流节目专用信息的提取与重构
数字电视节目专用信息 PSI 描述 TS流的组成结构，在 MPEG-2 系统层中极为重要，一个有多路节目和私有数据的 TS 流，需要 PSI 信息将每一路节目的音视频对应起来[5]。PSI 信息将 TS 流中的内容描述成一个树状的结构，如图 3 所示。在 TS 流中可以复用多个节目，每个节目又可以包含多个基本码流(通常是单个视频流、多个音频流)。DVB 系统沿用 MPEG-2 的节目专用信息 PSI 来确定传输的节目和包标识 PID 的关系以及节目的组成结构等情况。 PSI 主要包括以下四个表:节目关联表(PAT: Program Association Table)、条件访问表(CAT: Conditional ACCess Table)、节目映射表(PMT: Program Map Table)、网络信息表 NIT: Network Information Table)，本文需要涉及到节目关联表 PAT 和节目映射表 PMT。
由于 TS 流复用后的相关联内容发生了变化，因此要对 PSI 信息进行处理。PSI 信息的处理 包括 PAT 和 PMT 表的替换，PID 的重映射，还有就是连续计数器的修改，虽然这不算 PSI 信息， 但是这部分工作与 PSI 信息修改关系很密切， 同时在实际的实现过程中可以同时完成。
复用后的流中有多路节目，原来每一路节目中的 PAT 和 PMT 都只有自身的内容，为此需要 将 PAT 和 PMT 替换。首先根据输入流的数目和预占的频道号，在一开始动态生成 PAT 表，PMT 表则在最初计算好，生成静态的 PMT 对应替换即可,同时根据每个 PMT_PID找到实现 计算好的 PMT 表，将其中的视音频 PID 找到，作为将要替换的视音频 PID。之所以在一开 始生成或者直接使用静态表是因为 PAT 和 PMT有 32 位 CRC，无法完成实时计算。
PMT 表替换后，每一路流中原有的视音频帧的 PID 应与其对应替换的 PMT 表中的视音频 PID 保持一致，即需要进行 PID 重映射。 在传输流处理过程中，先分析每一个读入的 TS 帧，根据 PID的不同，选择替换的内容，如果是 PAT 和 PMT 表，则整个 TS帧替换，如果 是视音频帧，则只替换 PID，替换之后，应该对连续计数器加一。
需要注意的是，单路传输流的构成并不一样，有的传输流是一路音频一路视频，有的是一路 视频两路音频；有的 PCR 的 PID与视频的 PID相同，有的则不同。所以，应该为每一种情 况都准备一张 PMT 表，在新素材到来时，根据分析出来的 PSI 信息的情况，决定选用那一 张 PMT 表。这样作虽然要创建很多静态表，增加了系统内存的占用，但是却能使程序简单 化，易于实现，同时不用随时计算 32 位的 CRC，提高了程序的稳定性。在素材文件切换时， 如果 PMT 表需要发生变化，需要修改 PMT 表的版本号。

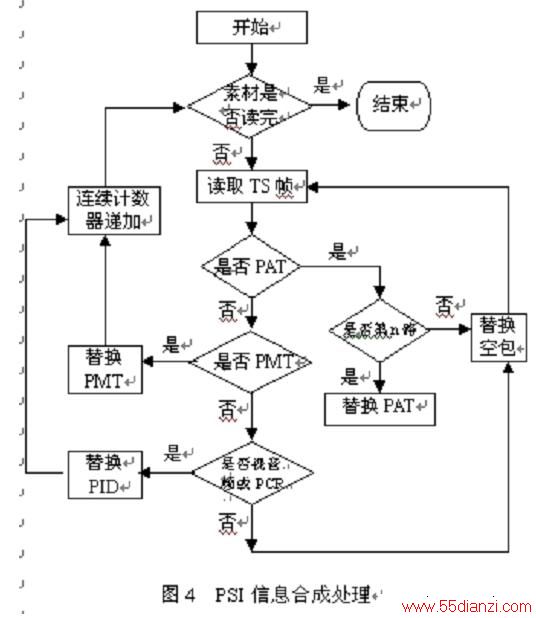

每一路流都有 PAT，假使复用的路数为 n，如果每一路的 PAT 都去替换，就会使得 PAT 表 发送频率提升为原来的 n 倍。MPEG-2 规定，PSI 信息传送的频率每秒不低于 25 次，协议 中只规定了下限，没有规定上限，虽然每一路都替换，并不违背协议，但是很多复用器和解 码器在 PSI 信息过多的时候就会工作不正常，这是因为 PSI 信息的 32位 CRC 校验很耗时， 所以通常只替换其中一路的 PAT， 其余的都用空包代替。 PSI 信息合成具体流程如图 4 所示。
4．TS流的节目时钟参考值修正
在 MPEG-2 编码器中有一个系统时钟，该系统时钟用来生成一个共同的时序以便音频/视频 能够正确地解码与播放，同时可以用来指示在采样瞬间系统时钟的瞬时值[6]。正是由于编 码器中有共同的系统时钟，解码器中的时钟可以根据节目时钟参考（PCR）重新恢复，并通 过时间标记的正确使用为解码器中操作的正确同步提供基准。
时钟处理和码率有很大的相关性，某个时间段的码率就是这段时间的数据量与时钟差值的比。为了防止在码率出现波动的时 PCR 时钟差值越界，导致解码器不能正常工作，复用后 输出码率应该比所有单路节目的总码率稍大。在实际中，如果真的出现这种情况，为了避免 所有节目不能正常播放，本文采取的方法是停掉其中某一路，这样降低输出总码率中的有效 码率，保证其他节目正常播放。在这里需要说明的是，MPEG-2 中 TS流有两种，一种 是恒码率流，一种是变码率流，本文研究的复用是针对恒码率流的复用。
