该型电话机电路主要由振铃电路、接收检测电路、供电电路、来电显示接收解码电路、线路控制电路、手柄通话电路、免提通话电路、双音频输出电路等组成。
1．振铃电路

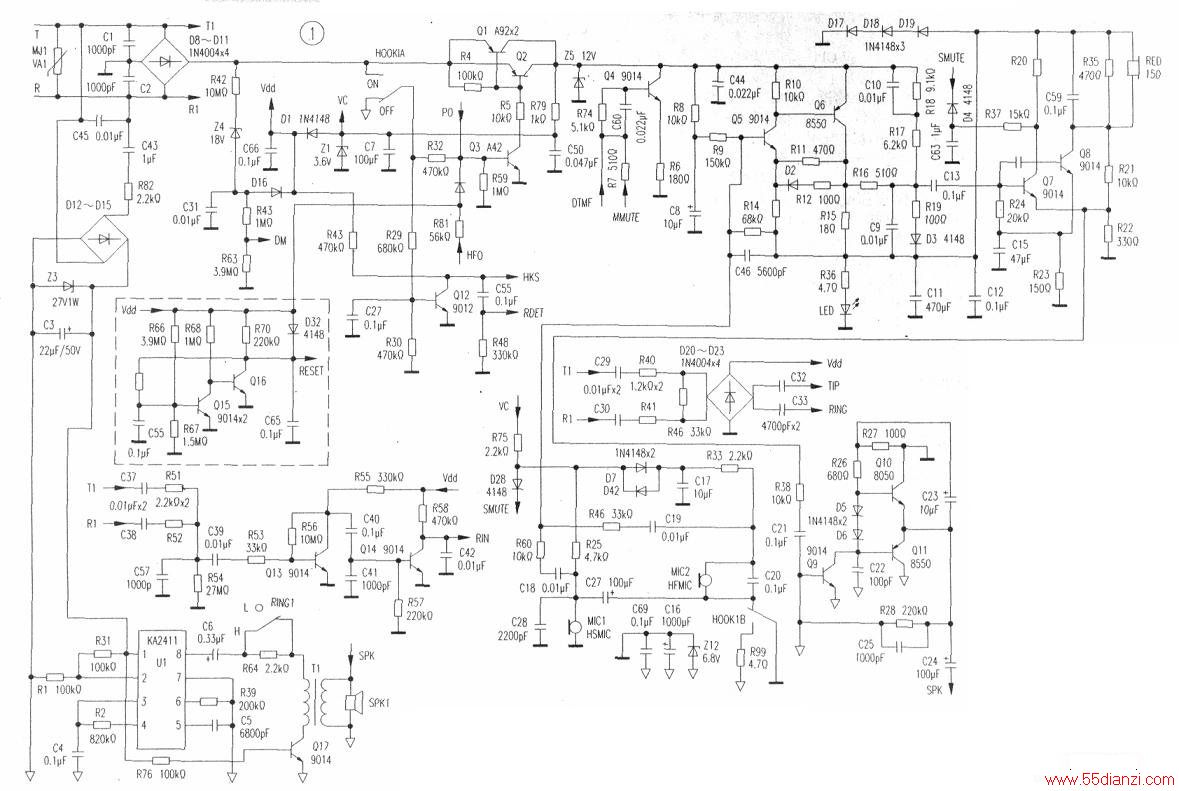

该机振铃电路主要由整流桥D12~D15，振铃芯片Ul( KA2411)，振铃输出变压器T1，振铃保护管Q17等组成（见图1）。

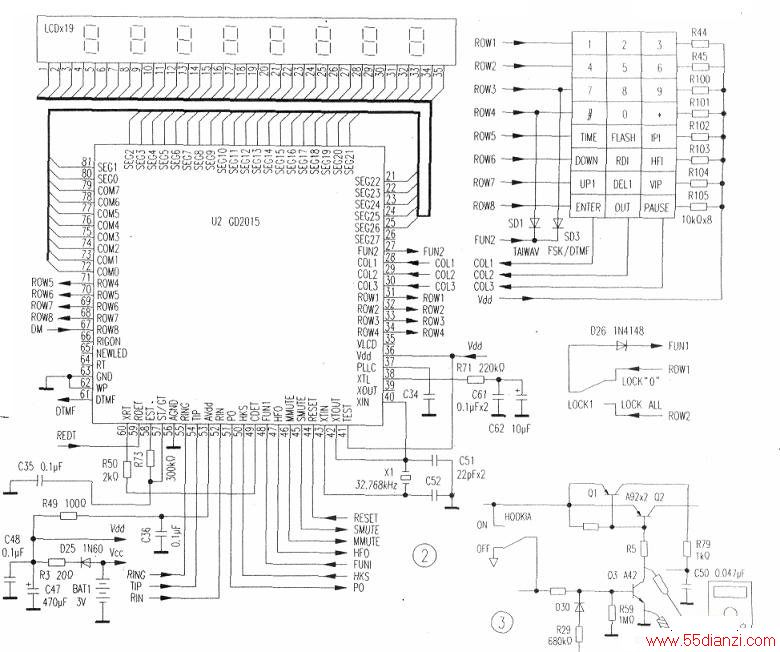

当外线呼人时，呼人信号由电容C45滤波，C43隔直，R82限流后，由整流桥D12~D15整流，经稳压管23作27V电压稳压，电容C3滤波后送入振铃芯片U1 (KA2411)的①脚作为U1的27V工作电压。U1得电工作，其③、④脚和⑥、⑦脚组成的双音调振荡器起振工作，从其⑧脚（振铃音乐信号输出端）输出振铃音乐信号，经耦合电容器C6、铃声高低选择开关RING1、电阻R64送人振铃输出变压器T1，由T1阻抗匹配后经喇叭(SPK1)发出振铃声响。电阻R76、Q17管组成的保护电路，在免提状态下将振铃输出变压器Tl断路（防止免提受话信号经振铃输出变压器Tl升压后返送至U1,将U1击穿）。与此同时，外呼信号经极性转换二极管D8—D11整流，电阻R42限流，I8V稳压管24稳压，电容C31滤波，再由R43、R63分压后为微处理器芯片U2 (GD2015)的67脚提供偏压。另外经24稳压的18V电压由隔离二极管D16，电阻R34限流后送入微处理器U2的50脚（HKS端）。除此之外该18V电压还经隔离电容c55隔离，电阻R48分压后送至微处理器芯片U2的59脚(RDET端)作为振铃检测信号（见图2）。
2．接收检测电路
该部分电路主要由放大管Q13、Q14及一些分压电阻、耦合电容等组成。
其工作原理为：当有外线呼叫话音信号输入时，输入的忙音、回铃音、拨号音等信号，由Tl、Rl端输入，经隔直电容C37、C38、C39电阻R51、R52限流，电容器C57滤波．电阻R54分压，经耦合电容C39、限流电阻R53加至放大管Q13的基极，放大后从Q13的集电极输出；经耦合电容C40，滤波电容C41，分压电阻R57送人Q14的基极，经Q14放大后从集电极(RIN端)输出。该信号送人微处理器U2的52脚(RIN端)，经U2内部电路判断处理后作出相应的动作（见图2）。该电路的VDD端，是来自BAT1电池的3V电源，为放大管Q13、Q14放大外线话音信号提供必要的集电极电源。
3．供电电路
该型机供电电路是由3V BATI电池，经隔离二极管D25、限流电阻R3、滤波电容C47、C48滤波后由Vdd端输出、分别送人接收检测电路的Vdd端；为放大管Q13、Q14放大提供电源。同时还为来电显示数据接口电路，三极管Q15、Q16的集电极提供电源，为微处理器U2的36、53脚提供电源（如图1、图2所示）。
4．来电显示接收解码电路
该型机具有两种来电显示制式(FSK/DTMF)．因而该电话机具有两个来电显示接收解码器（解码器集成在微处理器芯片U2内部），它们的接口电路是共用的。
当外线送入来电显示信号（并伴以铃声）．加垒微处理芯片U2的59脚（RDET振铃检测信号输入端），经U2判断为FSK制式，该FSK信号经C29、R40、C30、R41，再由整流二极管D20~D23整流后，由耦合电容C32、C33耦合至微处理器芯片U2的54、55脚( TIP、RING)端，由微处理器芯片U2内部FSK解码器解码出电话号码、时间、日期等来电信息，送到液晶显示屏(LCD)显示。同时还将这些信息写入微处理芯片U2内部存储器内储存起来，供机主随时查询。
当外线呼人的来电显示信号以反极性信号开始时，经过接收检测电路处理后由RIN输出，加到微处理芯片U2的@脚（接收音频信号输入端）检测。在U2内部判断为DTMF制式时，则该DTMF信号经过由C29、R40、C30、R41、R46、D20—D23、C32、C33组成的来电显示数据接口电路，从TIP、RINC端送入U2的54、55脚，并由U2内部DTMF解码器解码出电话号码、时间、日期等来电信息，送至液晶显示屏( LCD)显示。并将该信息写入微处理芯片U2内部的存储器内，储存起来，供机主随时查询。
5．线路控制电
路该线路控制电路主要由三极管Q1、Q2、Q3和微处理芯片U2的53脚[线路控制信号输出端(P0)]组成。在挂机状态时：微处理芯片U2（51）脚(P0端)为低电平，且该低电平信号使三极管Q3截止，从而通过R5使Q1、Q2也同时截止，这样将外线与电话内部通话电路断开；在摘机状态时：微处理芯片U2（51）脚(PO端)为高电平，该高电平由PO端输入到03的基极，使三极管Q3饱和导通，从而导致Q1、Q2都导通，这样将外线与电话内部通话电路接通（见图1）。
6．手柄通话电路
手柄通话电路主要由送话放大管05、06．送话器MIC1和受话放大管Q7、Q8受话REC1等组成（见图1）。
在手柄摘机时，叉簧开关( HOOKIA)处于闭合状态。
外线输入的呼机信号经HOOK1A的“ON”、R29输入到启动管Q12的基极，使Q12导通。其集电极输出低电平启动信号，由HKS端送入微处理器U2的50脚，经U2内部判断处理后，从51脚（PO端）输出高电平信号，该信号使Q3、Q2、Q1导通，把电话机的手柄通话电路与外线接通。
送话信号经过送话器(MIC1)将声音转换为电信号，由送话偏置电阻、耦合电容C18、限流电阻R60送入送话放大管Q5的基极，使Q5、Q6导通，将送话信号输出至外线；而外线输入的话音信号经T、R端输入至电话机内部，经过极性转换二极管D8—D11整流，由Q1、Q2、C10、R18、R17、C13送至受话放大管Q7的基极，经过Q7、Q8的放大后加至受话器(RECl)将电信号转换为声音信号，发出声响。
7．免提通话电路
免提通话电路主要由送话放大管Q5、Q6免提送话器(MIC2)和受话放大管Q7—Q11、喇叭SPK1组成。
送话信号由免提送话器( MIC2)将声音转换为电信号，由C19、R29送到Q5的基极，经Q5、Q6两级放大后输出至外线。
当外线输入话音信号时，该信号由T、R端输入，由D8～D11整流，经Q1、Q2、C10、R18、R17、C13送人Q7基极，经Q7、Q8两级放大后由R38、C21输入至Q9基极，经OTL管Q10、Q11放大后由C24（SPK端）输入到喇叭(SPKl)发出声音。
8．双音频输出电路
双音频输出电路主要由双音频放大管Q4、U2的61脚(DTMF端)等组成。当双音频拨号时．双音频信号从微处理芯片U2的61脚(DTMF端)输出，经R74、C60输入到Q4的基极，经过放大后由Q1、Q2的集电极、发射极、D8^D11，从T、R外线端输出。
