图4中的待测设备(DUT)是利用接口板连接至PC的实际蓝牙模块，这种情况下模块需要直流电源，而PC也需要安装相应的测试软件。
这套测试平台的核心部件是蓝牙测试仪，如Agilent公司的E1852A/B或Anritsu公司MT8850aA52A。此外，可以利用频谱分析议检验设备射频端口上信号的频谱内容，对邻频干扰、信号频谱、谐波、同频干扰及噪声进行测量。
图4中的蓝牙信号发生器可以产生具有期望带宽和频带的噪声。射频混合器/分离器不仅能将噪声与射频信号混合，还能分离出路由至频谱分析议和蓝牙测试仪的射频信号。其他的测试准则取决于具体应用。
利用图4所显示的测试平台可以进行的测试还包括：
* 模块随时间变化的频率和功率性能
* 随频道数目变化的功率性能
* 同频干扰
* 邻频干扰
* 信号频谱内容
* 谐波内容

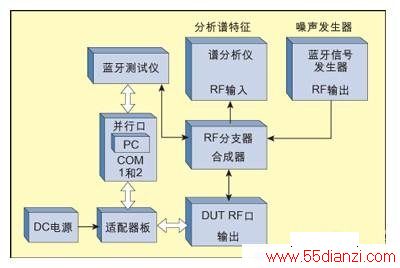

图4：蓝牙模块的常规射频测试平台
如果模块不自带天线，那么需要额外增加调节电路。同样地，如果需要在控制板上安装天线(参见上述的天线调节)，那么需要进行更广泛的测量。如果天线设备没有正确安装，甚至还需要寻求天线制造商的帮助。
采用获得预认证的完全集成模块可以免除射频一致性测试或数据传输率测试，因为该产品已经通过BQB、CE和FCC的认证。蓝牙认证包括射频一致性测试和互通性测试。因此，对于所有工程人员而言，最重要的是确保为模块提供适当的信号强度并将正确的应用或协议栈加载至最终产品中。
蓝牙认证
蓝牙认证将使OEM的产品列入蓝牙官方网站，并允许他们在产品中使用蓝牙商标。认证可以帮助不同厂商的蓝牙产品实现互通并使其符合蓝牙规范。认证流程可以分为以下四个部分：无线链路需求、协议需求、概要需求和信息需求。
整个认证流程完全由蓝牙品质认证委员会 (Bluetooth Qualification Review Board,
BQRB)监控和管理。认证基于一套参考测试系统的一致性测试(由蓝牙认证流程(BQP)制订)以及与其他符合标准的蓝牙产品之间的互通性测试。测试由已得到SIG下属的
BQRB授权的蓝牙认证测试部门(BQTF)实施。
除了测试，希望得到认证的生产商还需要提交承诺声明，蓝牙认证组织(BQB)将审查该声明。此外，除了获得BQB的认证外，蓝牙产品还需要获得其他一些认证，如FCC和CE。
如果设计人员选择获得预认证的模块与天线结合进行设计，那么无需重新认证。如果选择需要额外器件(包括连接器和天线)的模块，那么设计必须通过重新认证。重新认证将使产品的设计周期延长几个星期。新设计认证的成本也各不相同，具体取决于产品在全球使用的范围。例如，如果希望获得全球认证，那么成本将超过10 万美元。尽管BQTF最近大幅调低了认证费用，使用获得预认证的模块仍然能节省相当可观的成本。
在新设计或现有设计中实现蓝牙解决方案的设计人员需要清楚地认识到设计应用的需求，然后为设计慎重地选择模块或芯片组。幸运的是，蓝牙技术的不断进步使得设计人员能通过有限的优化和射频电路设计实现蓝牙功能。某些最新开发的模块还能免除认证，从而极大地扩展了设计应用的使用范围。因此，设计人员能以更快的速度推出经过完全认证的可靠设计。
