近几年，电子产品市场出现了一些微功率无线发射/接收集成电路,为新型电子产品的设计与应用提供了极大的方便。这些无线发射/接收集成电路发射功率较小(≤+l5dBm)，通讯距离较短(约lO0m左右)，因此不受无线通讯管制的限制，广泛应用子生产、交通、商业和日常生活等领域。
无线发射/接收芯片应用范冈主要有：车辆监控、遥控、遥测、小型无线网络、小型无线数据终端、无线抄表、酒店点菜系统、银行智能回单系统、门禁系统、小区传呼、工业数据采集系统、手持式现场设备、机器人控制、无线标签、身份识别、非接触RF智能卡、安全防火系统、无线遥控系统、无线电话机(座机)以及无线232数据通信、无线485/422数据通信、无线数字语音和数字图像传输等。
发射/ 接收集成电路的选择与比较
由于无线发射/ 接收芯片的种类和数量比较多，表1列举了几种常用的无线发射/ 接收集成电路参数的比较，如何在设计中选择所需要的芯片显得非常关键，正确的选择可以使设计老少走弯路，降低成本，更快地将产品推向市场，选择芯片有下面几点需要考虑：
表1
1. 是否选择采用数据传输中需要进行曼彻斯特编码的芯片
采用曼彻斯特编码的芯片，编程时需要较高的技巧和经验，需要更多的内存和程序容量，曼彻斯特编码大大降低数据传输的效率，一般仅能达到标称速率的 1/3。
采用串口传输的芯片，应用及编程非常简单，传送效率高，标称速率就是实际速率。
2. 无线发射/ 接收芯片所需的外围电路元件数量
芯片外围电路元件的数量很大程度上直接决定产品成本，因此应该选择外围元件更少的无线发射/接收芯片，有的芯片价格似乎比较便宜，其外围电路使用很多昂贵的元件，如变容管、滤波器等；有的芯片发射/接收分别需要两根天线，都会大大增加成本。
3.系统功耗大多数无线发射/接收芯片应用于便式产品上，因此功耗非常重要，根据需要选择系统综合功耗较小的产品。
4.发射功率在同等条件下，为保证有效、可靠通信，应该选用发射功率较高、接收灵敏度较高的产品，但是同时也应该注意到发射功率较高的产品，功耗都会比较高。
5.已收发芯片的封装和管脚数
发射/接收芯片具有较少的管脚以及较小的封装体积，有利于减少PCB面积低产品成本，适合便携式产品的设计，也有利于开发和生产。
6. 通讯频道
发射/ 接收芯片有单频道和多频道应根据情况选择。
二、集成收/发芯片nRF401nRF401

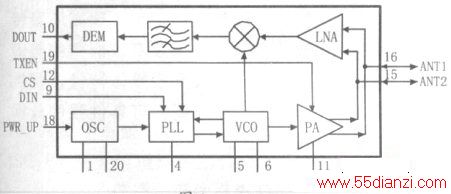

无线收发芯片是挪威NordIC公司推出的一种射和接收为一体的无线数据传输芯片，芯片中包含了高频发射、高频接收、PLL合成、FSK调制、FSK解调、多频道切换等功能，工作在433MHz的频率主，采用了移频键控进行调制解调，能够以20Kbps的比特率进行无线数据传输。集成度高、工作频率稳定可靠、外围元件少、功耗低，适合于便携式及手持产品的设计，由于采用了低发射功率和高接收灵敏度的设计方案，因而可满足无线电管制要求，无需申请许可证，是目前低功耗无线数传的理想选择。由于其接口无需曼彻斯特编码，可以与廉价的单片机直接连接。这也是为什么新型的收/发集成电路层出不穷而nRF401仍在广泛使用的主要原因。下图为Nrf401内部电路框图：

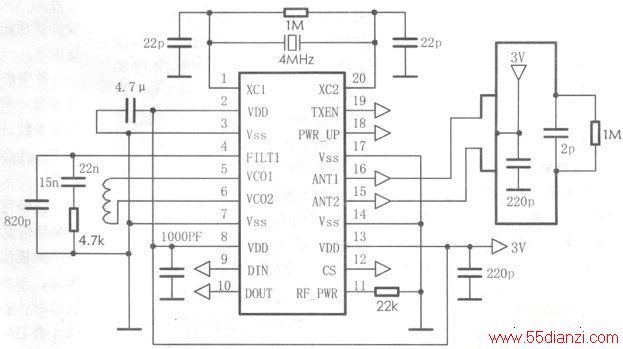

图中TXEN为发送使能端，CS为频率选择端，RWR_UP为节电模式选择端，ANT1/ANT2为天线接口， nRF401有接收模式、发射模式和等待模式三种工作模式。在等待模式下，系统的功耗可以达到很小的值。两个通信信道分别为433.92MHz和434.33MHz。nRF401工作模式可由TXEN、CS和PWR-UP3个引脚设定，具体工作模式控制方式如表2所示，下图为nRF401典型接线图。
由表1可知电源VDD为2.7~5.25V，采用2节干电池3V作为电源VDD电压。DIN和OUT可分别连接需要发射/接收共用一支天线。
无线通讯的其它电路数据输出和输入端。由表2可知，使能TXEN、PWR_UP和CS处于不同的高低电平可决定收/发集成电路nRF401不同工作模式。高电平可通过接lkΩ左右的上拉电阻接到VDD获得，低电平接参考地即可。
表2
nRF401的ANT1和ANT2引脚是接收时低噪声接收放大器LNA的输入，以及发送时发射功率放大器PA的输出，连接nRF401的天线可以以差分方式连接到nRF401，一个50Ω的单端天线也可以通过一个差分转换匹配网络连接到nRF401，采用外接天线的收/发集成电路nRF401的通讯距离更远(在开阔地带接近1000m)。
一个好的PCB设计对于获得好的RF性能是必须的，推荐使用至少两层板。尽重采用大面积接地屏蔽。
nRF401的直流供电必须在离VDD脚尽可能近的地方用高性能的RF电容去锅。如果一个小电容再并上一个较大的电容效果会更好，nRF401的电源必须经过很好的滤波，并且与数字电路供电分离。在PCB布局中应该避免长的电源走线，所有元件地线、VDD连线、VDD去耦电容必须离nRF401尽可能近)如果PCB设计的顶层有铺铜，VSS脚必须连接到铺铜面，如果PCB设计的底层有铺铜，与VSS的焊盘有一个过孔相连会获得更好的性能。所有开关数字信号和控制信号都不能经过PLL环路滤波器元件和VCO电感附近。需要特别说明的是VCO电感的布局是非常重要的。
