市民健康卡集成系统解决方案

市民健康卡集成系统是一个全新的理念，尤其是在中国需要基于各方面的诉求和现实才能很好的实现这个目标；深圳市丰泰瑞达实业有限公司，本着保持系统先进性、发展性、实用性、开放性的原则，在充分利用现有资源的前提下，对市民医疗信息自助服务平台统进行了详细的调研和设计，在设计过程中，收集和分析了大量国内外相关资料，并进行了多次专家论证，最终形成医疗信息自助服务平台建设方案。本平台是在深圳市卫生信息网健康卡集成系统试点成功的基础上，进一步完善功能、补充开发一些适用的功能，更大范围满足患者、医院、医疗管理部门对医疗改革的需求。

一、    系统原理

分为两部分：自助终端程序，服务端程序。自助终端部分涉及到许多硬件设备，主要包含非接触射频卡读卡器、社保读卡器、金属键盘、银行读卡模块、深圳通读卡器、凭条打印机、钱箱、身份证读卡器等。通过这些硬件设备与软件相结合，实现自助终端的各种功能。

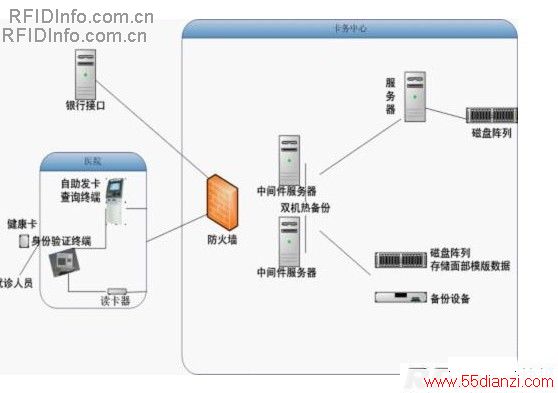

二、    系统结构图

三、    系统功能

1.       健康卡发放

市民健康卡是RFID卡，通过系统界面输入发卡人姓名，密码，身份证等信息，通过RFID读卡器将这些信息写入到健康卡中，并将信息通过WebServICe服务器上传到服务器并保存到数据库中。

2.       关联手机

该功能是将手机与健康卡绑定，方便使用者就医时扣费，查询等。该功能实现步骤如下：

（1）       读取健康卡信息；

（2）       输入手机号；

（3）       通过WebService服务器将输入的信息上传到服务器并存储到数据库中实现手机与健康卡关联。

3.       关联社保卡

该功能是将社保卡与健康卡绑定，实现通过刷健康卡看病时使用社保卡扣费。改功能实现步骤如下：

（1）       读取健康卡信息；

（2）       刷社保卡读取社保卡中的信息；

（3）       通过WebService服务器将社保卡信息上传到服务器并存储到数据库中实现社保卡与健康卡关联

4.       关联银行卡

该功能是将银行卡与健康卡绑定，病人自费看病或使用医保卡看病缴纳挂号费时均可通过健康卡关联的银行卡进行缴费。实现步骤如下：

（1）       读取健康卡信息；

（2）       刷银行卡读取银行卡卡号；

（3）       通过WebService服务器将银行卡卡号上传到服务器并存储到数据库中实现银行卡与健康卡关联

5.       自助挂号

为了缓解医院“三长一短”问题，自助终端提供自助挂号功能，有效缓解了医院挂号排长队问题。自助挂号主要功能有：

（1）       读取社保卡信息

（2）       调取医院科室信息

（3）       根据用户选择的科室调取科室对应的医生信息

（4）       根据选择的科室信息和医生信息进行挂号

（5）       扣费

（6）       打印挂号单

6.       预约挂号

预约挂号功能可以提前3天进行挂号，预约挂号成功后患者可凭预约挂号单直接到医生处挂号。预约挂号主要功能有：

（1）       调取医院科室信息

（2）       根据用户选择的科室调取科室对应的医生信息

（3）       根据选择的科室信息和医生信息进行预约挂号

（4）       打印预约挂号单

7.       健康档案查询

健康档案查询通过读取病人的社保卡查询病人以往的看病信息，在健康档案中，可以查看以往所有的就医历史，包括就医时间、就医地点、患病情况、所开处方等信息。

8.       人脸模板更新

人脸模板更新主要功能有：

（1）       人脸采集

（2）       人脸比对

（3）       比对通过后将新的人脸模板数据上传到数据库中

9.       挂失服务

当用户健康卡丢失后通过挂失功能将卡挂失，挂失后的卡所用功能将停用。

10.   解除挂失

已挂失的健康卡通过解除挂失功能恢复为正常状态，恢复后的卡可以正常使用。

11.   修改密码

更换健康卡密码，用户在界面输入新旧密码，通过WebService保存到数据库中，保存后新密码生效。

四、    健康卡项目开发所用到的技术

自助服务终端是用c#语言开发的桌面应用程序，开发工具用的是Visual Studio 2008。

服务器端程序采用Java开发，开发工具使用Eclipse。

接口包含社保接口，银行支付接口，银行金融IC卡接口，银行磁条卡接口，深圳通接口。

五、    系统规格

序号

模块

规格型号

技术参数

1

主控模块

工控主板：

主板：AIMB-562,赛扬双核 1.8GHz,内存：1G,硬盘:160G 10个RS-232口,8个USB,1个并口,1个10/100M网络口,1个PCI槽（加无线网卡）

2

主机机箱+电源

主机机箱和电源

3

显示模块

17寸液晶

屏幕尺寸17英寸。8ms的响应时间，拥有最大分辨率为1280*1024 24Bit、亮度为260Nits、对比度则为700:1，可视角度为水平130、垂直110度

4

触摸屏模块

Generaltouch

Generaltouch 17寸平面表面声波，防尘、防污、防暴安全型表面声波触摸屏，定位准确无漂移，分辨率<0.33mm 操作灵敏度<150g ，响应速度：20ms

5

凭条打印模块

EPSON M-T532

RS-232接口、热敏打印、自动切纸（半切）、纸尽报警、纸将尽报警、卡纸报警、带黑标检测，打印宽度：80mm，纸卷直径：120mm。

6

供电模块

新星150W

给打印机等各部件供电（中国）

7

银行读卡模块

手动式读卡器，支持银行现行的各种磁条格式。

8

金属加密键盘

16键金属（防暴、防水）加密键盘，通过银行卡检测中心检测，标准RS-232接口，专用硬件加密芯片，支持DES/3DES硬件加密。

9

摄像头

罗技9000

10

非接触射频卡

1个

一个装在发卡器出卡处，另一个放在设备正面。（预留安装位置，乙方负责安装）

11

二代身份证读写器

CVR-100U

本设备为二代证验证器，符合ISO 14443 Type B 标准，采用无线传输方式，将身份证内个人信息资料读出。

12

社保卡读卡器

德卡

13

深圳通读卡器

（预留安装位置，乙方负责安装）

14

UPS电源模块

山特MT500PRO

额定容量：0.5KVA；输入电压范围：162-286V；转换时间：0-10ms。支持5分钟以上.

15

声效系统

小音箱

左右双路放大输出，频响范围：100Hz-20KHz，有效输出25W。

六、    适用行业

医疗行业

七、    适用范围

各医院、社康中心。
