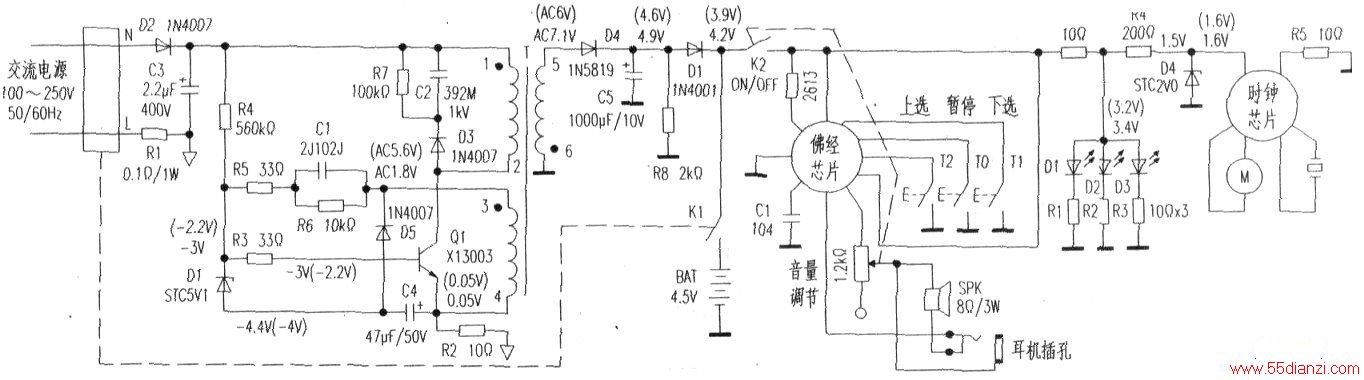

此款念佛机内嵌四十首佛经，采用市电和电池供电，由电源板、佛经芯片板、发光板、时钟芯片板等组成。实绘电路见附图（图中各处电压值为500型万用表所测，括号内的数值为市电为IIOV时测得的）。
市电经二极管D2(1N4007)半波整流、电解电容C3(2.2μF/400V)滤波后，产生的280V直流电压一路经开关变压器T初级的①~②绕组加到开关三极管Q1的c极：另一路经启动电阻R4(560kΩ)、限流电阻R1(10Ω)加到Q1(X13003)的b极．Q1得到启动电流便开始导通．T①—②绕组产生①端为正的感应电势，经互感耦合到③～④反馈绕组。反馈绕组③端为正的电势通过振荡电容Cl(2J102J)、泄放电阻R6(-1OkΩ)等正反馈到Ql的b极，使Q1基级电流进一步增大．于是Q1迅速进入饱和导通状态；此时，Ql的c、e极间相当于短路，由于1①。②绕组电感量很大，故初级绕组电流只能线性增大，能基以磁场形式存储在T中。随着CI不断地充电，Ql基级电位不断下降，Q1基级电流开始减小并趋向零，于是又使得①一②绕组电势极性变反（即①端为负、②端为正），经互感耦合，③～④反馈绕组极性也变反（即④正③负），于是产生了强烈的正反馈过程．使Q1迅速截止。之后，③~④反馈绕组通过二极管D5(1N4007)给电解电容C4（47μF/50V）充电，C4两端产生了左负右正的电挂。与此同时，CI开始通过R6放电．Q1基极电位开始回升，同时280V电压再次经R4、R1加到Q1的b极，于是Q1又开始了新一轮的导通截止，如此反复，形成自激振荡。
稳压管D1(STC5V1)、C4在这里起稳压作用，当市电电压高或负载轻肘，C4两端的电压将增高，也即C4左端电压更负，于是导致Dl击穿导通，减小流向Q】的基极电流，Q1导通时间缩短，输出电压降低（反之则相反），从而使输出电压保持稳定。输出电压值基本上就是D1的稳压值．改用不同的稳压管，可获得相应的稳压输出。
电阻R2(10Ω)为Q1的电流负反馈电阻（过流检测电阻），当负载加重时，Q1的发射极电流增大．R2压降增大．Qlb、e极间偏压减小，基极电流减小，于是Q1导通时间缩短输出电压降低，电路进入保护状态。
次级⑤，⑥绕组感应的⑤正⑥负的电势经二极管D4(1N5819)整流、电解电容C5(lOOOμF/10V)滤波后，形成的4.9V直流电源给佛经芯片板、发光板、时钟芯片板供电。
笔者实测此电源，在市电电压升至75V时，输出电压为4.2V；升至110V时为4.6V，升至220V、250V时则均为4.9V。在市电电压升至280V时，输出电压仍为4.9V，电源仍能正常工作。故此电源在75V~280V供电时，直流输出电压为4.2V~4.9V，念佛机可以正常工作。
