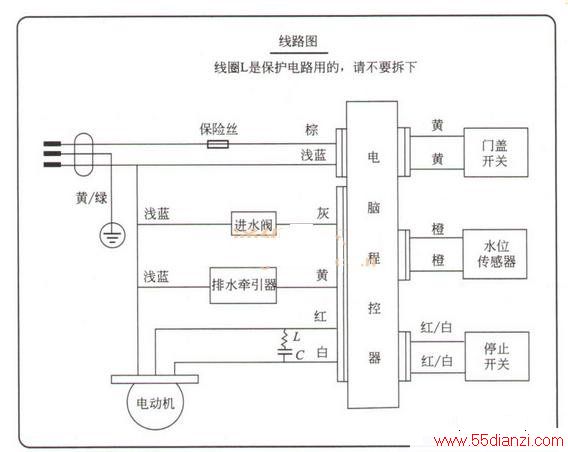

该机的电气构成如上图所示，接线图如下图所示。
1．进水电路
进水电路由水位传感器、电脑板上CPU、进水电磁阀及其供电电路构成。
按启动／暂停键后，若盛水筒内无水或水位太低，被水位传感器检测后，产生电信号提供给电脑板上的CPU、CPU将其与对应的水位数据比较后，输出注水的指令，控制进水电磁阀的供电电路为进水电磁阀供电。进水电磁阀的线圈获得220V市电电压后，使它的阀芯动作，打开阀门，开始为盛水筒注水，使水位逐渐升高。当水位达到设置值，被水位传感器检测后，为CPU提供相应的电压信号，被CPU识别后停止输出进水的控制信号，进水电磁阀失去供电而关闭，进水结束。
2．洗涤电
洗涤电路由电脑板上的CPU、电动机及其供电电路构成。
当CPU识别到水到位后，CPU开始执行洗涤程序。此时，CPU两个引脚交替输出电动机供电的市电过零触发信号，控制两路供电电路为电动机的绕组交替供电，电动机在运行电容的配合下正向或反向运转。
3、排水电路
排水电路由水位传感器、电脑板上的CPU、排水牵引器及其供电电路构成。
洗涤结束后，CPU开始执行排水程序。此时，CPU输出排水供电的市电过零驱动信号，控制供电电路为排水牵引器供电，它内部的电动机运转，通过机械系统一方面打开排水阀的阀门，开始排水，使水位逐渐下降；另一方面将离合器组件转换为脱水状态，准备脱水。当水位下降到一定位置后，水位传感器将检测的信号送给CPU、CPU判断排水正常，继续排水。如果CPU在设置时间内没有检测到水位传感器的检测信号，则判断排水不良，停止排水并使该机进入保护状态，同时控制蜂鸣器鸣叫，提醒用户洗衣机出现排水故障。
4、脱水电路
排水结束后，进入脱水状态。脱水期间，CPU仍输出排水的市电过零驱动信号，使排水阀继续排水，同时间歇输出电动机供电的触发信号，使电动机间歇反转，进入间歇脱水状态。当设置的间歇脱水时间结束后，CPU输出连续的电动机过零触发信号，使电动机开始高速运转，实现快速脱水。
脱水期间若打开筒盖，门盖开关（安全开关）的触点断开，被CPU识别后，CPU切断输出电动机供电触发信号，不仅使电动机停转，而且使排水阀复位，控制离合器刹车，实现开盖保护。另外，若脱水期间，振动过大，门盖开关动作时，该保护电路也会动作。
