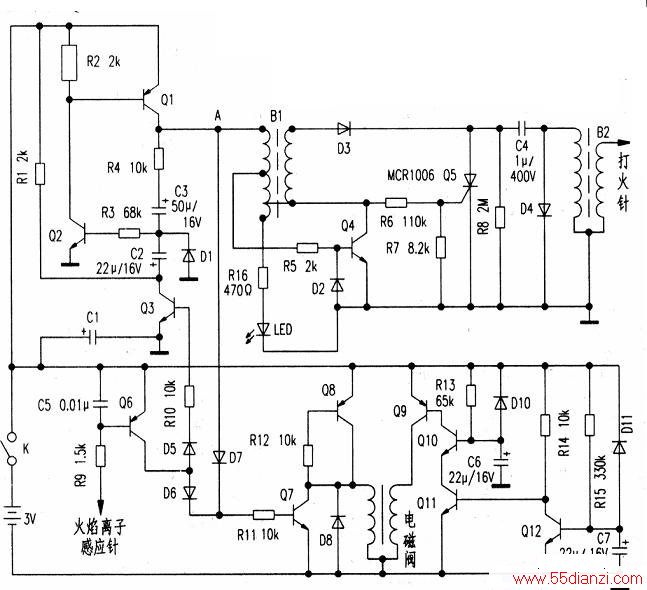

该电路使用两节大号电池作电源。打开热水器出口水阀门（即标准所定的后制式）后小型杠杆式开关K接通电源，通过Rl、C2、R3‘使Q1、Q2导通，A点电位接近3V，通过R4、C3、R维持Q1、Q2导通。
B1、Q4得电自激振荡产生200V左右电压对C4充电，然后经Q5放电使B2产生高压脉冲打火；同时A点电压通过D7使Q7、Q8导通，使电磁阀维持线圈得电，但因维持线圈电流小，不足以打开电磁阀，只能给开启作好准备。与电磁阀启动线圈串接的Q9因Q10 b极所接R13、C6有一定的充电延时，只有等C6充满电后才导通（由于此时Q12尚未导通，Qll是饱和导通的），此时电磁阀启动线圈就有较大的电流，使电磁阀开启，燃气被放电火花点燃。火点燃后火焰离子感应针使06导通，并通过D6、Rll使Q7，Q8深度导通，从而使维持线圈继续通电。同时正电压经D5、Rl0使Q3饱和导通，C2放电，给Q2反偏使Ql截止，关断了A点电源，高压‘停止打火。此时，D7反偏截止，Q7由Q6、D6来维持导通，并维持稳定燃烧。此时，因C7已充满电，Q12导通，使Qll、Ql0、Q9截止，切断了启动线圈中的电流，电磁阀由维持线圈中很小的电流维持开启。使用过程中一旦因某种原因熄火，离子电流消失而Q6截止，Q7截止电磁阀失电关闭切断气源，这就是燃气热水器常用的熄灭保护功能。
常见故障分析处理
爆燃：所谓爆燃就是启动‘时产生爆炸似的突发燃烧，轻则点火不顺利，重则损坏机壳和内部元件。产生此故障的重要原因是气等待火。若电容C6干涸失容使Q10未经延时就导通，导致还未出现高压打火，燃气就从喷嘴喷出，在机壳内已充满燃气后再打燃火，就会出现爆燃。所以C6最好用优质钽电容。
不启动：接通开关K后既没有高压打火声也没有电磁阀的吸合声，测A点无电压，多数系C2干涸或Dl断路所致。
若C2干涸，则Q2、Q1不能导通，不能打火；若D1断路，则C2上所充电荷不能通过D1泄放，也就不能进行再次打火，也即不能再次启动；因此当熄灭保护线路有故降时整个电路也是不启动的。
能正常工作但电池很快失效：除C1漏电外，C7漏电使Q12 -直处于截止状态’或Q12开路，导致启动线圈中一直有电流是耗电大的重要原因。
有高压打火声但不能点火：若Q7b极有0.6伏以上电压；Q8、Q9C极也有2V以上电压，故障主要在电磁阀。维持线圈匝数特多，又没有层间绝缘，若密封不良受潮，很容易引起匝间短路。若保护二极 D8开路，启动线圈断电瞬间会使维持线圈中感应出很高电压，也易使匝间绝缘破坏，电磁阀损坏后较难修理一般予以换新。
若欲维修， 启动线圈用φ0.23mm高强线绕100匝；维持线圈用φ0.1mm高强线绕4000~5000匝。
