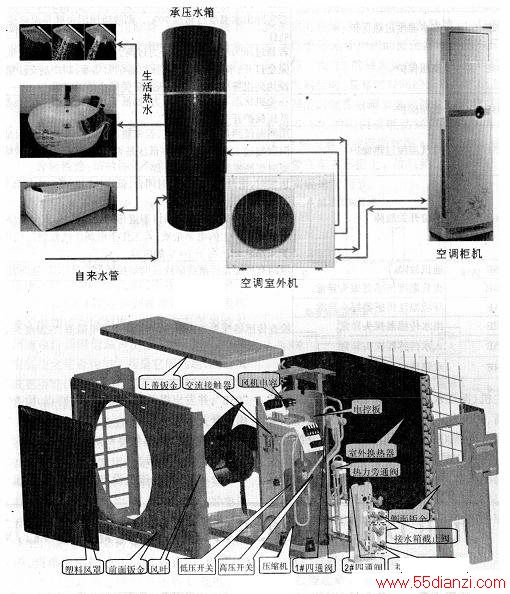

空气能三联供热泵热水器组成如上图所示。热泵的内部结构如下图所示。
1．制冷模式

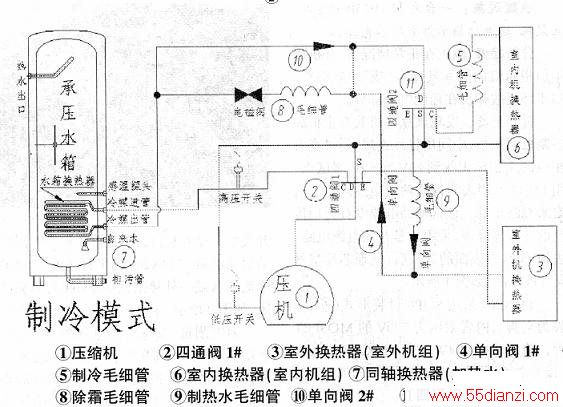

如下图所示，在制冷模式下，整个三联供系统依照①一②一③一④一⑤一①的运行方式，制冷剂不断地吸收室内空气中的热量，由液体蒸发为低温低压的气体，经压缩再将该气体变成高温高压气体，通过室外机的翅片式热交换器将热量释放到环境中，从而达到室内降温的效果。
2．制冷+免费热水模式
在该模式下，在空调运行时也可以免费制取生活热水，该系统按①一②一⑦一⑩一11一⑤一⑥一①的运行方式，热交换器由室外机的翅片式换热器改为同轴管换热器，使系统将室内空气中的热量搬运到水箱中，从而达到制热（或供暖）的目的。
在冬季，空调不需要运行制冷模式也可制热水，该系统按①一②一⑦一⑩一11一⑨一③一②一①的运行模式工作。将室外机的翅片换热器当着蒸发器来使用，负责吸取室外环境中空气的热量，制冷剂在压缩机作用下，再将热量转移到水箱中，从而实现制取热水的目的。
3．除霜模式
当环境温度低于5℃时，室外机的翅片换热器会出现结霜的现象，这时热泵系统根据电控设置自动进入除霜模式，该系统按①一②一③一④一⑧一⑦一②一①的运行模式运行，将翅片换热器的霜融掉。
