电饭煲控制电路和电源电路出现故障时,常常会导致整机无法工作或功能失灵等情况的发生。遇到此种情况时,首先应查看电路板元器件是否有明显的损坏现象,若没有则需要检查电路板之间的连接状况是否良好,并使用万用表或示波器等仪器检测控制电路和电源电路的电源供电电压是否正常,或微处理器控制信号是否正常等。
典型电饭煲控制电路的基本检测操作流程见下图所示。

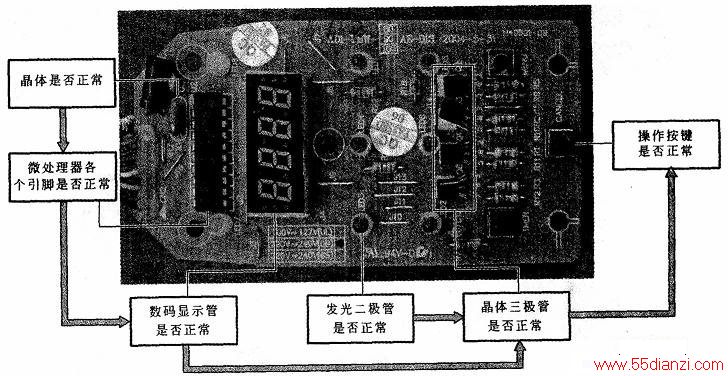

通常,由干操作显示电路板的结构和原理相对较简单,在检修过程中可按下图所示流程进行检修。检修控制电路时,主要检测电路中的易损坏元器件。在检测控制电路时,首先检测控制电路的晶体是否正常,若没有问题,检测微处理器的信号波形是否正常,以判断故障点;若没有问题,检测相应的电路部分,如操作电路、指示灯电路、显示电路等,查找故障点。
