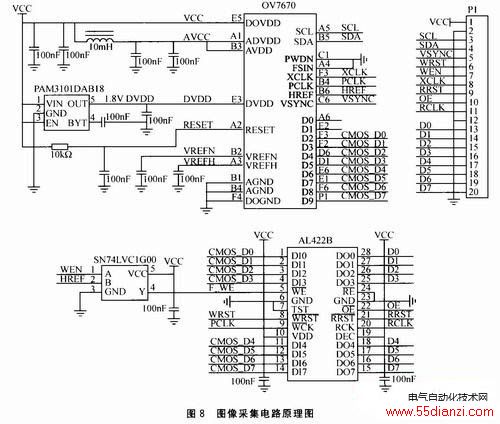

图像采集电路原理图如图8所示。OV7670的像素时钟PCLK直接和AL422B的数据读入时钟WCK相连，具体操作时，由单片机的I/O口控制AL 422B的读使能/RE和输出数据使能/OE,使它们为低电平；使能数据读出功能，数据端DO7~0在RCK上升沿时将数据输出给单片机。读完一副图像后，由单片机的I/O口控制写复位/RRST,使其为低电平，使能复位，数据读出地址指针将回到0地址位。
3.2 程序设计
程序设计流程如图9所示。当单片机检测到场信号更新后，开始监测行信号到达，之后使能/WE,开始顺序读取图像。读完一帧图像后关闭/WE,单片机使能/RE,开始读取首行图像中的640个像素。本文采取边读边处理的方式，较好地解决了一帧图像多达3 MB的问题。点光
