为了提高步进电机的工作可靠性，消除电机电感性绕组的串扰，本系统无论从驱动部分还是反馈部分都进行了隔离。驱动隔离采用高速光电耦合器6N137为隔离元件，一方面可以实现前级控制电路同步进电机绕组的隔离；另一方面使功率开关管的驱动变得方便可靠。反馈通道的滤波部分采用无源低通滤波器，其作用是高速衰减绕组(电感线圈)在开关时截止频率以上的瞬时高频电压信号，从而避免控制电路做出太迅速的反应，可以有效地防止步进电机的振荡。线性光耦合电路的作用是将滤波后的采样电阻反馈信号线性地传输给比较器。
软件设计
步进电机细分驱动系统的软件主要由主控程序、细分驱动程序、键处理程序、显示数据处理及显示驱动程序、通信监控程序等部分组成。
细分驱动电路的主控制程序控制整个程序的流程，主要完成程序的初始化、中断方式的设置、计数器工作方式的设置及相关子程序的调用等。初始化包括8279各寄存器、8279的显示RAM、80C916MC的中断系统及内部RAM等。在80C196MC的各中断中，使用了INT15、INT14和INT13这三个中断，其中，INT15为高优先级。在运行状态下，当有停止键按下时，则INT15中断服务程序将T1关闭，从而使步进电机停止。T1控制每一步的步进周期，该服务程序基本上只作重置定时器和置标志位的操作，而其它操作均在主程序中完成。主程序流程图见本刊网站。
细分驱动程序中，细分电流控制信号的输出采用单片机片内EEPROM软件查表法，用地址选择来实现不同通电方式下的可变步距细分，从而实时控制步进电机的转角位置。其流程图如图4所示。
步进电机的正反转控制是通过改变电机通电相序来实现的。为达到对步进电机启/停运行过程的快速和精确控制，从其动力学特性出发，推导出符合步进电机矩频特性的曲线应该是指数型运行曲线，并将这一曲线量化后，存入EEPROM。步进电机在运行过程中，每个通电状态保持时间的长短，由当前速度对应的延时时间值决定。

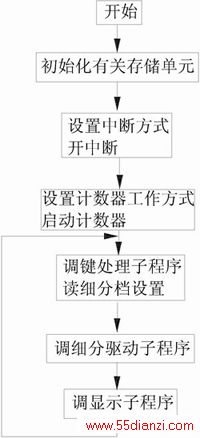

图3 步进电机细分驱动控制主程序流程图
结语
本文提出并实现的步进电机均匀细分驱动系统，最高细分达到256细分，能适应大多数中小微型步进电机的可变细分控制、较高细分步距角精度及平滑运行等要求。大量新型元器件的采用，使所设计的驱动器具有体积小、细分精度高、运行功耗低、可靠性高、可维护性强等特点。系统软件功能丰富，通用性强，从而使控制系统更加灵活。
该驱动控制系统已经用于“全自动高精度线材切割机”的驱动控制系统中，实现了较高的稳速精度和切割精度，惯性小，运行可靠，取得了满意的效果。
