2.6. TCC/WDT及预分频器Prescaler

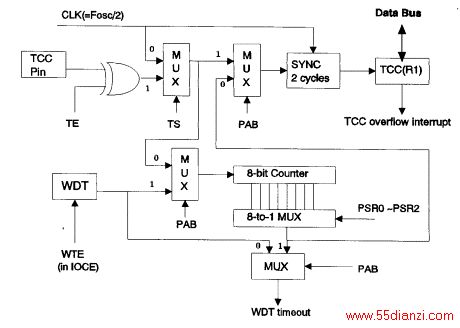

EM78内置8位定时/计数器TCC和看门狗定时器、如下图2.5所示：
图2.5 TCC和WDT功能框图
TCC的时钟可以是内部指令周期时钟CLK(Fosc/2或Fosc/4)或通过TCC脚输入的外部脉冲，其计数采用递增方式，从O0开始计，当不使用预分频器时，每隔一个指令周期或者有一个外部脉冲时TCC会加1（TCC响应延时时间为2个机器周期），当TCC计数至FFH（16进制）时，在下一个计数发生时，将自动清零，并置TCC计数器溢出中断位TCIF如此往复。当TCC使用预分频器时，则外部或内部信号经过预分频器分频后再输出给TCC。

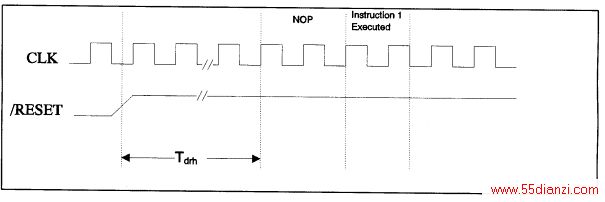

Tcc 输入波形图(CLKS=”0”)(见图2.6)
图2.6 TCC输入信号波形图
TCC和预分频器的控制主要由控制寄存器CONT（Bit0～5）来完成,预分频器的分频系数由PSR0～PSR2决定;预分频器是分配给TCC或WDT使用可由PAB位来决定,同一时间预分频器只能给TCC或WDT其中之一使用。
注意二点;
(1)预分频器分配给TCC使用时(PAB=0),所有写入TCC的指令都将清除预分频器
(2)当预分频器分配给WDT使用时(PAB=1),WDT和预分频器可被WDTC和SLEP指令清零。
看门狗定时器WDT是一片内自振荡式RC振荡器，即使外部振荡器被关闭（即工作在休眠模式），WDT也一直在计数。当WDT被使能，无论是在工作模式或休眠模式，若WDT超时，都将导致单片机复位,因此WDT主要用来防止单片机系统失控，一般WDT基本溢出周期约18ms（PAB=“0”），最大溢出周期约2.3S（PAB=“1”）。在正常情况下，当WDT溢出之前，须通过WDTC指令来对WDT清零以防产生复位。WDT的工作状态由寄存器CONT中的PAB、PSR2～PSRO位，IOCE的WDTE位（IOCE.7）、OTP型EM78X56的结构选择寄存器ENWDTB位来控制（烧写芯片时设定）。
2.7. I/O口（port5、port6）
EM78把I/O(口5、口6)作为一般工作寄存器R5、R6来操作，它们为双向、三态输入/输出口，可通过控制寄存器来设置以下功能,如表2.6所示:
功 能
控制寄存器
I/O脚
I/O输入输出方向
IOC5、IOC6
P50～P53、P60～P67
内部上拉电阻
IOCD
P60～P67
内部下拉电阻
IOCB
P50～P52、P60～P63
集电极开路
IOCC
P60～P67
/INT输入口
IOCE（EIS）
P60
R-option
IOCE（ROC）
P50、P51
休眠状态唤醒
IOCF（ICIE）
P60～P67
表2.6、I/O控制功能分类表

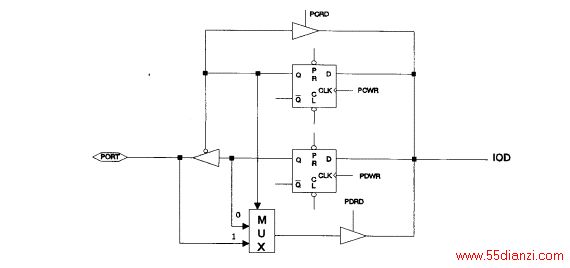

I/O口Port5、Port6的接口电路图如下所示：
图2.7 I/O口电路和I/O控制寄存器
其中图中：PCRD——口控制读 PDRD——口数据读
PCWR——口控制写 PDWR——口数据写
MUX ----多路选通器

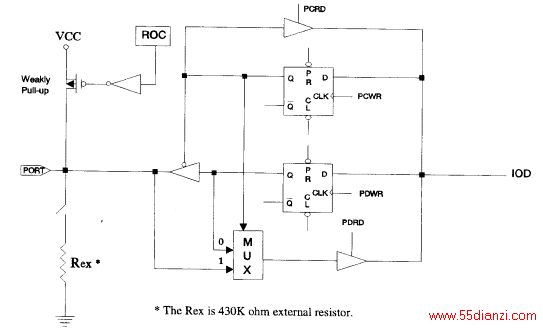

R-option功能图2.8

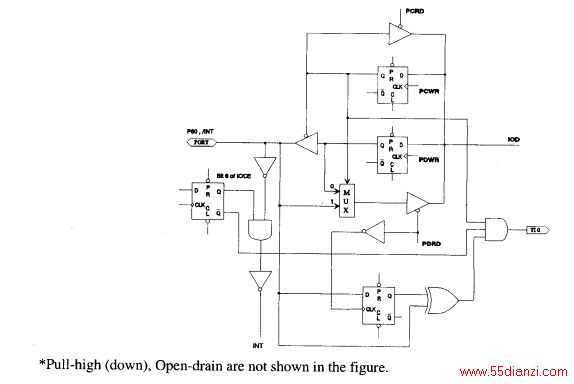

图2.8 P60(INT）的I/O和控制寄存器

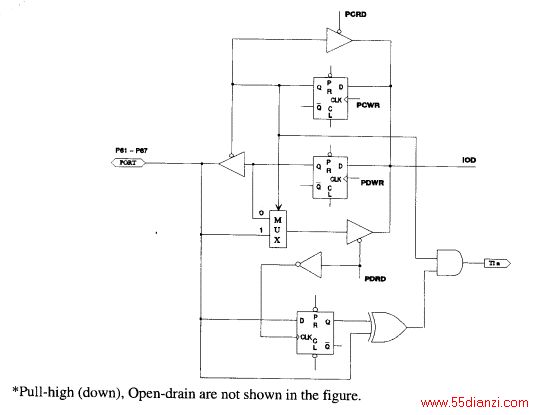

图2.9 P61～P67 I/O控制寄存器和I/O口电路
