定时器/计数器的基本结构及工作原理
点击数：7546 次 录入时间：03-04 11:52:58 整理：http://www.55dianzi.com 综合-其它
各位定义如下：
TF1：定时器1溢出标志位。当字时器1计满溢出时，由硬件使TF1置“1”，并且申请中断。进入中断服务程序后，由硬件自动清“0”，在查询方式下用软件清“0”。
TR1：定时器1运行控制位。由软件清“0”关闭定时器1。当GATE=1，且INT1为高电平时，TR1置“1”启动定时器1；当GATE=0，TR1置“1”启动定时器1。
TF0：定时器0溢出标志。其功能及操作情况同TF1。
TR0：定时器0运行控制位。其功能及操作情况同TR1。
IE1：外部中断1请求标志。
IT1：外部中断1触发方式选择位。
IE0：外部中断0请求标志。
IT0：外部中断0触发方式选择位。
TCON中低4位与中断有关，我们将在下节课讲中断时再给予讲解。由于TCON是可以位寻址的，因而如果只清溢出或启动定时器工作，可以用位操作命令。例如：执行“CLR TF0”后则清定时器0的溢出；执行“SETB TR1”后可启动定时器1开始工作（当然前面还要设置方式定）。
定时器/计数器的初始化：
由于定时器/计数器的功能是由软件编程确定的，所以一般在使用定时/计数器前都要对其进行初始化，使其按设定的功能工作。初始货的步骤一般如下：
1、确定工作方式（即对TMOD赋值）；
2、预置定时或计数的初值（可直接将初值写入TH0、TL0或TH1、TL1）；
3、根据需要开放定时器/计数器的中断（直接对IE位赋值）；
4、启动定时器/计数器（若已规定用软件启动，则可把TR0或TR1置“1”；若已规定由外中断引脚电平启动，则需给外引脚步加启动电平。当实现了启动要求后，定时器即按规定的工作方式和初值开始计数或定时）。
下面介绍一下确定时时/计数器初值的具体方法。
因为在不同工作方式下计数器位数不同，因而最大计数值也不同。
现假设最大计数值为M，那么各方式下的最大值M值如下：
方式0：M=213=8 192
方式1：M=216=65 536
方式2：M=28=256
方式3：定时器0分成两个8位计数器，所以两个M均为256。
因为定时器/计数器是作“加1”计数，并在计数满溢出时产生中断，因此初值X可以这样计算：
X=M-计数值
下面举例说明初值的确定方法。
例1、选择T1方式0用于定时，在P1.1输出周期为1ms方波，晶振fosc=6MHz。
解：根据题意，只要使P1.1每隔500us取反一次即可得到1ms的方波，因而T1的定时时间为500us，因定时时间不长,取方式0即可。则M1 M0=0；因是定时器方式,所以C/T=0；在此用软件启动T1，所以GATE=0。T0不用，方式字可任意设置，只要不使其进入方式3即可，一般取0，故TMOD=00H。系统复位后TMOD为0，可不对TMOD重新清0。
下面计算500us定时T1初始值：
机器周期T=12/fosc=12/（6×106）Hz=2μs
设初值为X，则：
（1013－X）×2×10-6s=500×10-6s
X=7942D=1111100000110B=1F06H
因为在作13位计数器用时，TL1的高3位未用，应填写0，TH1占用高8位，所以X的实际填写应为：
X=111100000000110B=F806H
结果：TH1=F8H，TL1=06H
源程序如下：
定时器/计数器的四种工作方式：
定T0或T1无论用作定时器或计数器都有4种工作方式：方式0、方式1、方式2和方式3。除方式3外，T0和T1有完全相同的工作状态。下面以T1为例，分述各种工作方式的特点和用法。

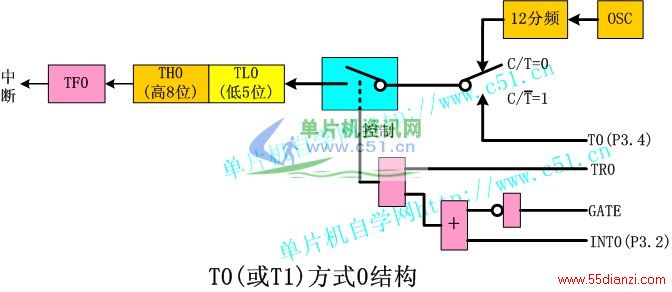

工作方式0： 13位方式由TL1的低5位和TH1的8位构成13位计数器（TL1的高3位无效）。工作方式0的结构见下图：
为定时／计数选择：C／T＝0，T1为定时器，定时信号为振荡周期12分频后的脉冲；C／T＝l，T1为计数器，计数信号来自引脚T1的外部信号。
定时器T1能否启动工作，还受到了R1、GATE和引脚信号INT1的控制。由图中的逻辑电路可知，当GATE＝0时，只要TR1＝1就可打开控制门，使定时器工作；当GATE＝1时，只有TR1＝1且INT1＝1，才可打开控制门。GATE，TR1，C／T的状态选择由定时器的控制寄存器TMOD，TCON中相应位状态确定，INT1则是外部引脚上的信号。
在一般的应用中，通常使GATE＝0，从而由TRl的状态控制Tl的开闭：TRl＝1，打开T1；TRl＝0，关闭T1。在特殊的应用场合，例如利用定时器测量接于INT1引脚上的外部脉冲高电平的宽度时，可使GATE＝1，TRl＝1。当外部脉冲出现上升沿，亦即INT1由0变1电平时，启动T1定时，测量开始；一旦外部脉冲出现下降沿，亦即INT1由l变O时就关闭了T1。
定时器启动后，定时或计数脉冲加到TLl的低5位，从预先设置的初值(时间常数)开始不断增1。TL1计满后，向THl进位。当TL1和THl都计满之后，置位T1的定时器回零标志TFl，以此表明定时时间或计数次数已到，以供查询或在打开中断的条件下，可向CPU请求中断。如需进一步定时/计数，需用指令重置时间常数。上一页 [1] [2]
