本系统中，8031片内RAM和8155片内RAM用作监控工作单元，外部2K RAM用作采集到的数据缓冲区、打印缓冲区、键盘和显示缓冲区。
系统软件按模块设计，主要有系统初始化模块、键处理模块、继电器阵列控制模块、数据处理模块、显示打印模块和自动换档测试模块。

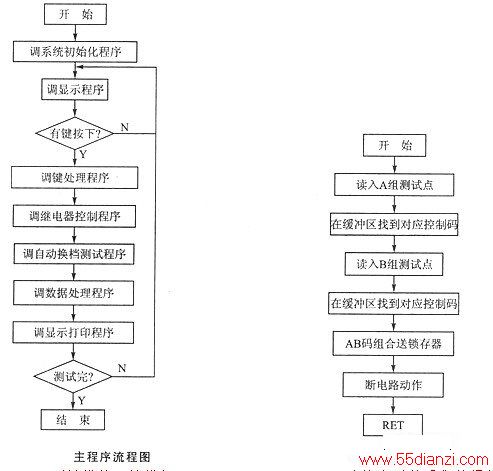

①主程序：通过调用系统初始化程序等，达到测试目的。流程图如图1所示。
②继电器阵列控制模块：根据测试要求，实现对继电器的控制，将检测点接人Rx测量端。流程如图2所示。

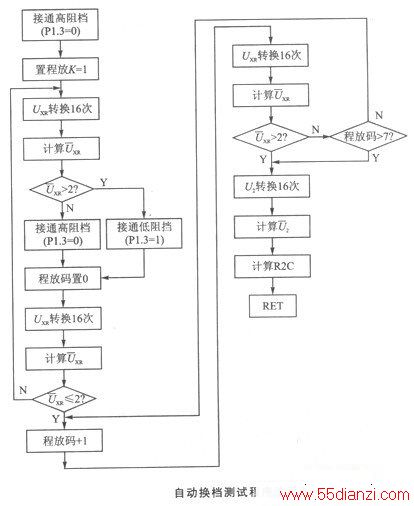

③自动换档测试模块：该模块完成高低阻换档，接通程控放大器并采集数据的任务。流程图如图3所示。
限于篇幅，其他模块框图从略。
本节介绍的方法已被综合检测系统所采用，实现了多触点间的绝缘电阻自动检测，测量精度已达到文中所述指标。
该方法也适用于其他电子设备绝缘电阻的自动检测。
