Q2230+PLL实现的频率合成器

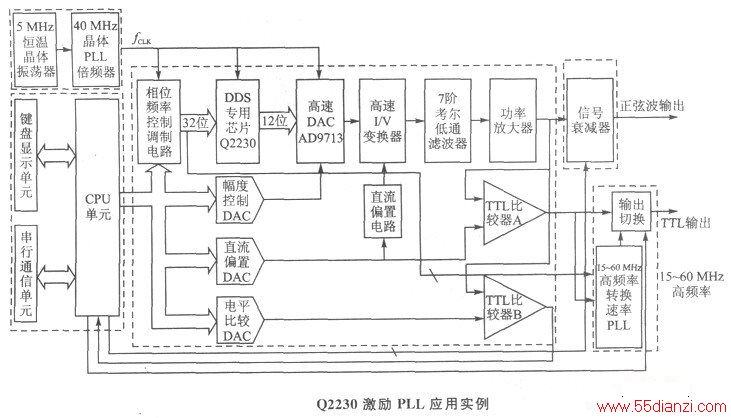

　　下图所示的是用Q2230激励锁相倍频系统实现的一个实际的频率合成器。系统时钟采用40 MHz，这样能输出DC～15 MHz、分辨率为0.01 Hz、电压峰一峰值为10 V的正弦波。谱纯度优于一70 dB，能输出DC～60 MHz的TTL信号，具有AM、FM、FSK、DPSK调制功能。

　　
　　1. 40 MHz高稳定基准时钟
　　
　　为了合成器输出信号的高质量，40 MHz时钟是用一个高稳定度5 MHz(优于l0-9/s)的恒温晶体振荡器，通过8倍频PLL系统获得的。其中PLL的VCO采用40 MHz晶体振荡器，以保证系统时钟有足够高的频谱纯度和频率稳定度。
　　
　　2．微处理器控制系统
　　
　　以8031为核心构成的微处理器控制系统包含键盘显示单元、串行通信口和CPU单元，实现调制控制电路(FM、FSK、DPSK)、幅度控制DAC、直流偏置、电平比较、输出切换诸电路以及面板功能和显示控制功能。

　　3．TTL比较器
　　
　　TTL比较器A完成DC～15 MHz TTL电平输出。TTL比较器B获得的TTL电平反馈到CPU单元与电平比较DAC，得到正弦输出幅度的标准功能。
　　
　　4. 15～60 MHz PLL系统
　　
　　15～60 MHz是一个4倍频锁相系统，通过切换控制，在TTL输出口可获得DC～60 MHz的TTL信号。
