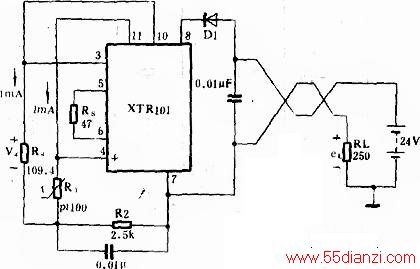

该温度变送器采用铂电阻Pt00作传感器，测温范围为+25～+150C，相应的输出电流为4-20mA。有关应用电路如下图所示。在设计电路时，要通过计算确定Rs、R4、R2的值。
在计算Rs的值时，先要查铂电阻分度表，得到铂电阻在O℃时的电阻值为lOOΩ,在266℃时的电阻值为200Ω，由此计算出温差为125℃时的电阻值为[(200-100)Ω／（266-0）℃]×125℃=46.99Ω。然后，再根据这一电阻值计算出△eINFS=ImA×46.99=47mV。最后根据公式Rs=40／[16(mA)／AeINFS(mV)-0.016(Ω反转)]计算出Rs=40／(16／47-0.016)-123.3Ω。
R4的值应与在25℃、eIN=O时铂电阻的值相同，既可通过查铂电阻分度表得到，也可通过下式算出：R4＝100+[(200-100)Ω／(266-0)℃]×25℃＝109.4Ω。一般用一个电阻串接一个100Ω的多圈电位器代替R4。
为了保证变送器线性工作，e1、e2相对7脚的电压要高4～6V，因此，在电路中要串接电阻R2，使共模电压为4～6V。通过R2的电流是2mA恒流源电流，设el、e2相对7脚的电压高SV,则R2-5V／2mA＝2.5kΩ.
