1 .系统组成及供电电路
本信号处理系统采用的是ADl公司的TS201S型ADSP组成的多片某仿真雷达信号处理系统.系统主要由5个DSP、1个FPGA和7个TPS54350组成。在以往使用的MAXl951和。PEGlll7的经验基础上.经过多方面的设计考虑，采用了TPS54350型DC/DC变换器.从表1可以看出.TPS54350可以输出3.3V、2.5V和1.2V的电压。系统中的DSP采用240MHz时钟，每个指令周期约为4.17ns。根据TS201S型ADSP的工作条件可知，当温度为25℃、时钟CCLK(为250MHz时，典型情况下的VDD(1.25V)供电电流典型值为1.2A，VDD的供电电流小于137mA。TPS54350的额定输出电压为3A.所以此系统的设计是合理的。

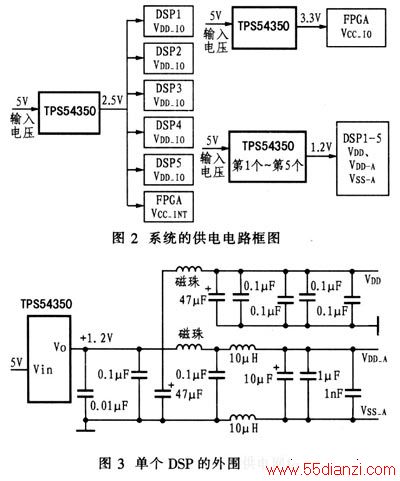

TigerSharDSP有3个电源，其中数字2.5V(VDD_Io)为I/0供电;数字1.2V(VDD)为DSP内核供电;模拟1.2V(VDD_A)内部锁相环和倍频电路供电。系统将主机提供的5V,经过TPS54350得到2.5V和1.2V的电压。各片DSP的数字1.2V(VDD)电源各由1个TPS54350供给。5个。DSP内部模块1.2V(VDD)由同一个。DSP的VDD(+1.2V)经滤波网络后解决。5个。DSP的FO2.5V电源直接由主机提供的5V经过TPS54350得到2.5V统一供给，同时提供FPGA(EPU1。K30)的VccM(+2.5V)电压。其中FPGA的Vcc_IO(+3.3V)利用TPS54350输出的+3.3V电压来供电。本系统的供电电路框图如图2所示。图3示出单个DSP的内核供电电路框图及外围电路配置。
2. 问题及其解决方案
T37S54350采用小型16引脚HTSSOP封装。根据以往的经验，建议设计PC板时最好给TPS54350加上散热片，电源线尽量粗一点。在TPS54350的前后均加上滤波网络，尽量保证得到比较合适的电压。
系统中的EPlK30产生上电复位波形和时序控制。由于EPlK30需要一个配置电路，而且它和DSP存在一个上电先后的问题。即在上电后，如果FPGA完成配置文件的读入时.DSP仍未上电稳定.则应充分延长TStart_I0的低电平时间，以避免DSP上电未稳定而FPGA上电波形已结束的情况发生。因此。应保证DSP上电稳定先于FPGA配置文件的读入，此问题在系统设计时应予以充分重视.否则DSP将无法正常工作。TigerSharcTS201S要求数字2.5V和l-2V应同时上电。若无法严格同步，则应保证内核1.2V电源先上电.I/0的2.5V电源后上电。本系统在数字2.5V输入端并联了一个大容量电容器.在数字1.2V输入端并联了一个小容量电容器.其目的就是为了保证2.5V充电时间大于1.2V充电时间.来解决电源供电先后的问题。
3. 结束语
设计一个系统时.电源的设计起着重要的作用。电路的选择更为重要，选择一个性价比高、散热性能好、节省资源的电路是设计的关键。本文是在总结实践经验的基础上进行论述的，该雷达信号处理系统经过实际工作测试.证明其性能是很稳定的.供其他硬件设计者借鉴。
