一条指令的地址是由程序计数器(PC)决定的。根据执行指令时所获取的下一条指令字节数，程序计数器(PC)的内容自动增加(每个字节加1)。在执行转移指令时，将程序计数器(PC)的内容设置为转移目的地址，并按以下寻址方式确定地址。(要了解每条指令的详细信息，请参阅78K/0 系列指令用户手册(U12326E))。

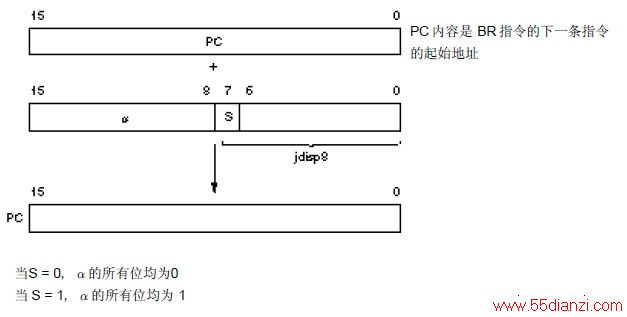

1.1 相对寻址
[功能]
将一条指令的8 位立即数(偏移量: jdisp8)与下一条指令的起始地址相加，结果赋给程序计数器(PC)，然后转向相加结果指向的地址。这个偏移量是带符号数的补码(–128 ～ +127)，其中第7 位是符号位。
换句话说，在相对寻址中，分支的范围是从下一条指令起始地址的-128 到+127 之间。
当执行“BR $addr16”指令或条件转移指令时，将执行相对寻址功能。
1.2 立即寻址
[功能]
将指令中的立即数赋给程序计数器(PC)，然后转向该地址。
在执行“CALL !addr16”指令、“BR !addr16”指令或“CALLF !addr11”指令时，将执行立即寻址功能。
CALL !addr16 和BR !addr16 指令的转移地址范围是所有存储空间。
CALLF !addr11 指令的转移地址范围在0800H 与0FFFH 之间。

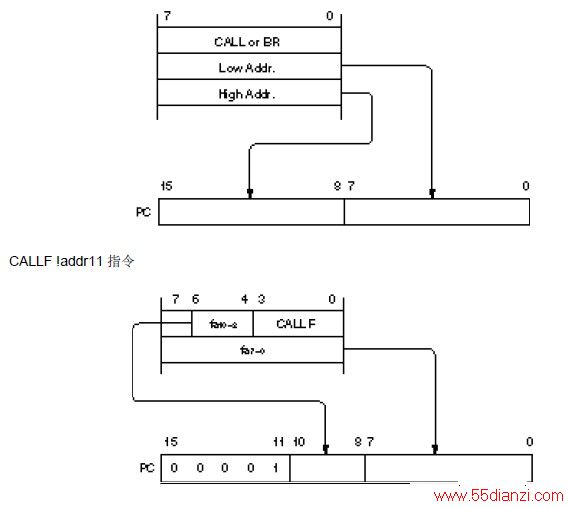

[图示]
CALL !addr16 和BR !addr16 指令

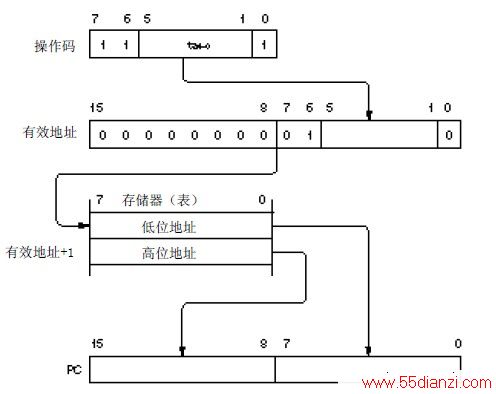

1.3 表间接寻址
[功能]
通过指令码第1 位到第5 位的立即数，访问特定存储区中表的内容(转移目的地址)，并将表的内容赋给程序计数器(PC)，然后转向该地址执行程序。
在执行CALLT [addr5]指令时，进行表间接寻址。
该指令访问的地址范围是表40H～7FH 中所存储的地址，转移地址范围可以是整个存储器空间。

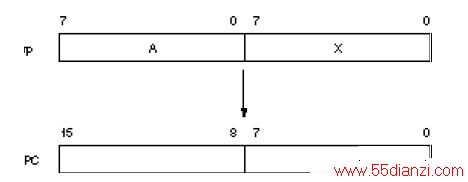

1.4 寄存器寻址
[功能]
将寄存器对(AX)的内容赋给程序计数器(PC)，然后转向该地址。
“BR AX”指令将执行寄存器寻址功能。
