LED支架是LED灯珠在封装之前的基板，起到保护固晶焊线和硅胶成型的作用，导通电路，并影响到光、电特性。支架结构性能的好坏直接影响到LED灯珠性能，目前很多灯珠死灯，经显微镜观察，灯珠内的芯片并没出现异常，而是连接芯片的合金线与金属基板脱离造成断路。如图1所示。
图1：连接芯片的合金线与金属基板脱离造成断路
同时，发现造成此种现象的灯珠都是直接或间接地裸露在空气中点亮，空气中存在有水汽。由此可以推断出，LED支架的防湿气结构做得不好，导致湿气渗入灯珠内，从而造成封装胶在LED灯珠长期点亮的环境下易与金属基板脱离，使得拔断焊接在金属基板上的合金线，从而形成电路断开。
随着全球光源市场对LED的需求越来越大，LED灯珠的使用范围越来越广，使用者对LED灯珠性能的要求也越来越严苛。如果LED支架的防湿气结构设计的不好，不可避免的限制LED灯珠的使用条件、使用区域、使用领域等等。作为LED设计者和制造者，必定要在LED支架的防湿气结构上有所突破。
二、防湿气结构设计的五个要点

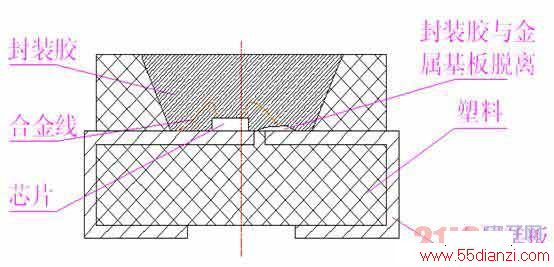

防湿气结构设计，顾名思义，就是要将湿气挡之于外，或者是使湿气在其内部停止流动。支架的塑料与金属基板是两种不同属性的材料，靠外力使两者粘接在一起，是属于物理粘接，即使肉眼上看不出其粘接瑕疵，但在几十倍的放大镜上，其界面上必定存有缝隙，如图2所示。这就决定了支架不能将湿气挡在体外，也就是说一定会有湿气渗入其内。因此，支架的防湿气结构设计，严格意义来讲，是依靠其内的相关结构设计减少渗入其内的流体。要使流体减少，也就是说，要使流体的所有能量尽可能地损失在各沿程损失和各局部损失上。
图2：支架的塑料与金属基板“物理粘接”后的界面存在缝隙
以TOP VIEW型号的支架做个实验，将空支架浸入红墨水中，红墨水略淹盖在支架引脚上即可(注：如果要使实验效果更加明显，在红墨水中倒进酒精，比例1：1搅拌混合)，5分钟后终止实验。全过程用显微镜观察支架杯体内的情况。实验结论为：有些支架渗得快，有些支架渗得慢，有些支架渗得轻微，有些支架渗得严重。取某些做完实验后的支架，马上沿着塑料与金属基板的缝隙处用剪钳剖开，可发现金属基板的表面和边缘有红墨水痕迹。因此，由实验可总结出：红墨水渗入支架杯体内的途径有二，一为塑料包裹的铜材边缘处，二为塑料包裹的铜材表面处，且铜材正反面都有，后者比前者更为严重。
解析以上论断，可从三个方面解决问题：其一，寻求塑料与金属基板的最佳配合，这关系到材料学方面的知识，不在本文讨论范围;其二，管控塑料的注塑工艺，追求最佳的模温和压模时间，这关系到注塑工艺方面的内容，在本文也不做分析;其三，就是在金属基板作处理，也就是本文所说的防湿气结构设计。
防湿气结构设计的要点在于：
1.尽可能延长金属基板边缘途径，且迂回折返，越曲折越好。
2.尽可能减小金属基板与塑料的接触面积，当然这与热设计有冲突，两者需折中，或有所牺牲，寻求最佳设计。在这里，涉及到热设计方面不作详细分析。
3.在金属基板表面尽可能作一些沟槽等挡水墙，增加金属基板表面的粗糙程度，增加液体的流动难度，当然，挡水墙形状越夸张越好，但考虑到制作难度和制作成本，适宜即可。
4.减小金属基板进入塑料的端口面积，相当于减小了液体进入支架内的途径。
5.尽可能把液体引到非支架杯体内。
三、七种支架防湿气结构设计方案的具体分析
伴随着模具行业的不断进步，冲压、钻铣、折弯、注塑工艺越来越能实现精密、复杂的设计构思，支架防湿气结构的设计内容不断更新，不断突破。设计人员追求的是产品的性价比，在把防湿气结构设计得很好的同时，也需要顾及到其它方面的性能，比如热、电、光性能，更需要关注到加工难度、加工成本。
围绕着防湿气结构设计的要点来考量，防湿气设计列出以下多种方案，并作综合分析其优劣性。
方案1：金属基板平板型。金属基板不作任何处理，简单地区分出正负两个不同极性，如图3。不加防湿气结构设计理念，加工成本低，但气密性差。此种支架做出来的灯珠，只保证能点亮，但在有湿气的地方使用，很快就会出现死灯。或者在灯珠外部涂上防水胶水方可使用，这也间接增加了客户端的使用成本。

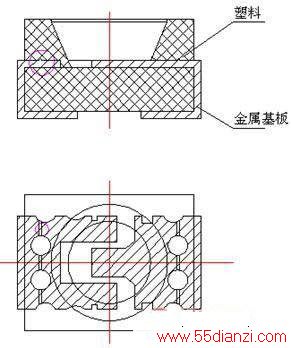

方案2：延长金属基板边缘途径。现有的支架设计上，已经都加上了“延长金属基板边缘途径”的设计理念。如图4紫色圈。通过对金属基板边缘冲成不同程度的曲线，冲出越复杂的曲线，金属基板边缘线就越长，这大大加大了湿气由金属基板边缘渗入的难度。当然，金属基板边缘线处理得越多，加工成本就越高，同时也要求金属基板的性能要很好。

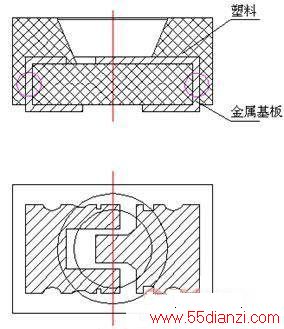

方案3：塑料包裹侧引脚，现有的支架一般制作流程是：金属基板冲压成型→电镀→注塑→折弯切断。这样的弊端是，湿气在引脚侧边就可渗入。为了让湿气的渗入途径更长，塑料可将侧引脚包裹住，只露出底引脚，作为导电的焊脚。如图5紫色圈所示。支架的制作流程更改为：金属基板冲压成型→电镀→第一次折弯→注塑→第二次折弯并切断。这样，塑料很好地将金属基板包裹在里面。但从制作流程可看出，这样的方案更复杂。如果在金属基板第一处折弯处冲几个孔，效果会更加明显。当然，这也增加了加工成本。本设计方案在客户端的上锡过程中会造成难题，两边引脚的锡量如不均匀，很容易导致灯珠倾斜。

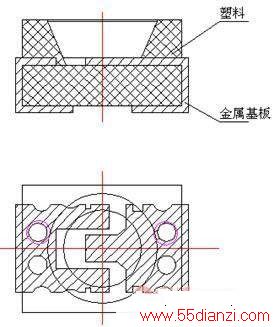

方案4：减小金属基板与塑料的接触面积。现有的支架设计上，也都加上了“减小金属基板与塑料的接触面积”的设计理念。如图6紫色圈所示。通过在金属基板表面再冲出几个不同程度大小的孔，有方形、圆形等，孔越多，效果越明显。孔数量的多少这须由金属基板的性能决定。别处，孔位置的选择也较为关键，孔一般限定在杯体内重要位置的附近处，不宜设计在离杯体较远的位置。此方案的好处有二：一是上下的塑胶能够更紧密的接牢，把金属基板卡得更紧;二是减少了塑料与金属基板相结合的界面，更好地避免了塑料与金属基板存在的缝隙。这两个好处，都很好地起到防湿气渗入的作用。当然，这也增加了加工成本。
方案5：增加金属基板表面的粗糙程度。现有的支架设计上，“增加金属基板表面的粗糙程度”的设计理念也较为普遍。如图7紫色圈所示。在理论上，本方案延长了湿气渗入金属基板表面的途径，并增加了湿气的流动难度。但是，如果金属基板表面的沟槽等挡水墙、麻点设计得太夸张，或设计不妥当，很容易造成反向效果，即增加了金属基板与塑料的接触面积，更易出现两者界面缝隙。因此，增加金属基板表面的粗糙程度应适可而止，在一定面积内应有一定比例，具体多少本文不作深入研究。
