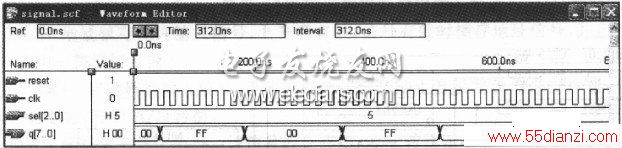

图7 信号发生器顶层电路的仿真波形
信号发生器的底层电路模块也可以分别进行仿真，例如对阶梯波信号产生模块signal4 进行仿真，仿真波形如图8 所示，输出的数字信号为阶梯状变化。

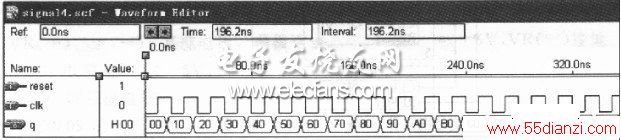

图8 阶梯波信号产生模块signal4 的仿真波形
6 结束语
硬件电路设计主要是设计相关模块的设计思想的可视化，是相关模块的电路图的汇总和其相关仿真波形的集锦，该部分条理清晰，思路明确，从中我们可以清晰地看到该设计方案的具体模块和整个设计的原理结构实图；程序设计这一部分主要阐述该设计的设计方法与设计思想，进一步从软件设计上揭示设计构思，主要包含了整个设计所用到的模块的硬件描述语言的设计， 本文设计思路清晰，通过QUARTusII 软件进行波形仿真成功，特别是正弦信号发生器的LPM 定制对于编程不是特别强的人员提供另一种途径来实现，加深理解EDA 的层次设计思想，很好的把握住了教学的改革方向，更好的锻炼了学生理论联系实践的能力。
