利用Virtex-II Pro开发板进行双核系统研究

利用Virtex-II Pro开发板进行双核系统研究

点击数:7932 次   录入时间:03-04 11:57:28   整理:http://www.55dianzi.com   综合-其它

      Xilinx Virtex-II Pro开发板为各大学主要采用的开发板,该板上主芯片XC2VP30内置两个硬核PowerPC405,具有30 816逻辑单元、136个18位的乘法器、2 448 Kbit的BLOCk RAM。国内研究应用多使用该板进行单核系统设计,未能充分利用其双核资源。其原因在于:Xilinx公司软件对Virtex-II系列开发板的双核系统设计支持性不好;Virtex-II Pro开发板只具有一个串口输出,给调试带来了极大的不便。

  针对在Virtex-II Pro开发板进行双核系统设计难度大的问题,本文给出双核硬件系统的构建方法,提出一种共享串口输出和共享存储器的系统结构,能够充分利用板上资源,下载调试非常便利,可以很好地支持双核的应用设计。

  1 硬件系统设计

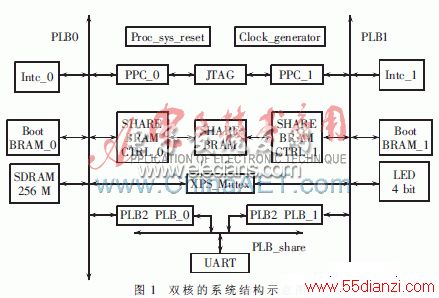

  系统采用EDK10.1i03开发环境。设计双核的系统硬件结构如图1所示。



  系统具有2个PowerPC405处理器:PPC_0和PPC_1,两个处理器具有各自独立的私有Boot BRAM,用于存储相应的应用程序。PPC_0通过总线PLB_0控制外设SDRAM,PPC_1通过总线PLB1控制外设LED_4Bits。两个处理器具有各自的中断控制器和复位控制器。JTAG具有2个PowerPC的接口,并通过共享串口进行信息输出。

  双核系统设计流程如下:

  (1)利用BSB(Base system Builder)向导生成单核系统。

  系统BSB设置的参数如下:

  · System clock:100 MHz,no cache,no OCM

  · RS232:opb UARTLITE,115200n8,use interrupt

  · DDRAM:PLB DDR 256 MB,use interrupt

  · LEDs_4 Bit:use interrupt

  · PLB_BRAM_IF_CNTLR:64 KB

  (2)添加和配置IP

  由于EDK10不支持双核系统设计,因此需要手动添加和配置相关IP,需添加的IP核有:

  ppc405, plb_v46, plb2plb_bridge, bram_block, opb_iNTC plb_bram_if_cntlr, xps_mutex

  MHS(MICroprocessor Hardware Specification)是描述硬件结构的文件,需要修改MHS文件对添加的IP核进行配置。这里给出主要的ppc405、bram_block、xps_mutex核的配置说明,其他IP核将不再赘述。

  ①对PPC405_1的配置说明

  BEGIN ppc405

  PARAMETER INSTANCE = PPC_1

  PARAMETER HW_VER = 3.00.a

  PARAMETER C_DSOCM_DCR_BASEADDR=

  0b0000100000

  PARAMETER C_DSOCM_DCR_HIGHADDR =

  0b0000100011

  BUS_INTERFACE RESETPPC=ppc_rest_bus_1 //复位

  BUS_INTERFACE JTAGPPC = jtagppc_cntlr_0_1

  #用于PPC_1调试

  BUS_INTERFACE IPLB0=plb1//总线

  BUS_INTERFACE DPLB0=plb1

  PORT EICC405EXTINPUTIRQ=xps_intc_1_Irq

  PORT CPMC405CLOCK=proc_clk_s //时钟

  END

  ②对Mutex核进行配置

  BEGIN xps_mutex

  PARAMETER INSTANCE = xps_mutex_0

  PARAMETER HW_VER = 1.00.a

  PARAMETER C_NUM_MUTEX = 2

  PARAMETER C_SPLB0_BASEADDR = 0x82400000

  #该地址应用于Mutex初始化

  PARAMETER C_SPLB0_HIGHADDR = 0x8240ffff

  PARAMETER C_SPLB1_BASEADDR = 0x82600000

  #该地址应用于Mutex初始化

  PARAMETER C_SPLB1_HIGHADDR = 0x8260ffff

  BUS_INTERFACE SPLB1 = plb1

  BUS_INTERFACE SPLB0 = plb0

  END

  ③共享BRAM核进行配置

  BEGIN bram_block

  PARAMETER INSTANCE = share_bram

  PARAMETER HW_VER = 1.00.a

  BUS_INTERFACE PORTB=share_bram_if_cntlr_1_PORTA

  BUS_INTERFACE PORTA = share_bram_if_cntlr_0_

  PORTA

  END

  (3)生成地址空间(Generate Addresses)

  使用Generate Addresses命令,系统自动分配地址空间。由于软件本身不支持双核系统设计,在地址空间冲突时,需要手动对冲突的地址空间进行调整。使用Generate Bitstream可产生系统的硬件比特流。





www.55dianzi.com2 软件工程设计

  2.1 软件工程构建

  (1)配置软件平台

  由于两个PowerPC通过总线及总线桥共享串口输入,因此需要在SOFtware Platform Settings中,对stdout和stdin配置为RS232_UART_1。

  (2)添加应用工程

  添加工程ppc0_test_share和ppc1_test_share。选中两个工程文件,分别Mark to initialize BRAM,并将软件工程指定给各自的处理器。

  Generate the linker script,指定将所有程序段放入各自的私有BRAM中。Update Bitstream以生成相应的全局比特流文件。

  软件工程包括SDRAM 测试、LED外设测试、SHARE BRAM的读写操作,测试结果通过共享串口进行输出。双核CPU通过Mutex核进行互锁访问,控制访问共享串口。

  2.2 Mutex核使用

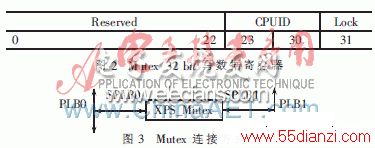

  Mutex提供多核环境下处理器对共享设备的互斥访问。其原理是:Mutex具有32 bit的写数据寄存器,如图2所示。CPU_0访问共享资源前,先向该数据寄存器写自己的CPU_ID,如果Mutex设备空闲,则将CPUID写入寄存器,并LOCk置1。CPU_0通过查询和比较写数据寄存器和自己的CPUID,以确定是否获得访问共享资源的权限。没有获得权限,则等待或者退出;获得权限后,对共享资源访问,访问结束后释放锁。其在系统中的连接如图3所示。



  xps_mutex连接到PLB0和PLB1总线上,初始化时需要对其地址进行配置。在设计过程中发现,由于Xilinx的软件设计问题,EDK10在头文件xparameters.h中不能正常生成SPLB1的地址,表现为软件自动生成的SPLB1和SPLB0的地址相同,会造成Mutex初始化失败。因此在初始化Mutex时,切勿直接使用XMutex_LookupConfig()函数。PPC_1初始化Mutex的过程如下:

  #define XPAR_XPS_MUTEX_0_SPLB1_BASEADDR 0x82600000

  void init_lock ()

  { XMutex_Config *cfg;

  XMutex_Config XMutex_ConfigTable[] ={

  { XPAR_XPS_MUTEX_0_DEVICE_ID,

  XPAR_XPS_MUTEX_0_SPLB1_BASEADDR,

  //该地址需要对应SPLB1的地址

  XPAR_XPS_MUTEX_0_NUM_MUTEX,

  XPAR_XPS_MUTEX_0_ENABLE_USER}

  };

  cfg=&XMutex_ConfigTable[0];

  XMutex_CfgInitialize(&mutex, cfg, cfg->BaseAddress);

  }

  访问共享串口的操作为:

  void share_rs232(char *messages)

  { char *tmp;

  XMutex_Lock(&mutex, MUTEX_NUM);//对共享资源加锁

  printf("CPU(%x):%srn",XPAR_CPU_ID,messages);

  XMutex_Unlock(&mutex,MUTEX_NUM); //释放

  }

  2.3 系统测试结果

  2.3.1 共享串口测试

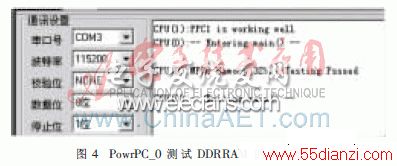

  设置超级终端,连接JTAG电缆,选中Download Bitstream将比特流下载到目标板上。通过共享串口,两个CPU分别输出其工作状态。输出结果如图4所示。



  其中CPU(0)输出私有存储器SDRAM的测试正确信息,说明PPC_0正常工作。

  同时观察板上LED显示,led_0、led_2和led_1、led_3呈现交替闪烁状态,说明PPC_1及外设LED工作正常。

  2.3.2 共享存储器读写测试

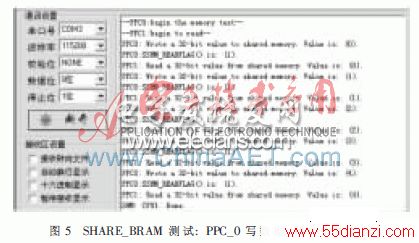

  SSHM_READFLAG为CPU读写状态指示。SSHM_READFLAG为0时,PPC_0进行写操作;为1时,PPC_1进行读操作。共享存储器的读写操作测试结果如图5所示。



  PPC_0对共享BRAM进行写数据操作,数据依次为0~4,每次写操作完成后将SSHM_READFLAG置1。PPC_1在PPC_0每次数据操作完毕后,检测到SSHM_READFLAG为1时进行读数据操作,操作完成后置SSHM_READFLAG为0。

  本文完成基于Virtex-II pro开发板的双核PowerPC系统的构建,提高板上资源利用效率。系统通过Mutex的互锁机制完成对共享资源的控制。共享串口输出调试结果,解决了开发板的单串口不易调试的问题;通过共享BRAM进行数据交换,可以实现系统的并行协同处理;直接下载比特流即可实现双核的系统运行,调试和系统运行更为方便。该系统为使用Virtex-II Pro开发板进行双核系统设计提供了参考价值。
