动手项目：高清晰视频的广播传送：无线网络能胜任吗？

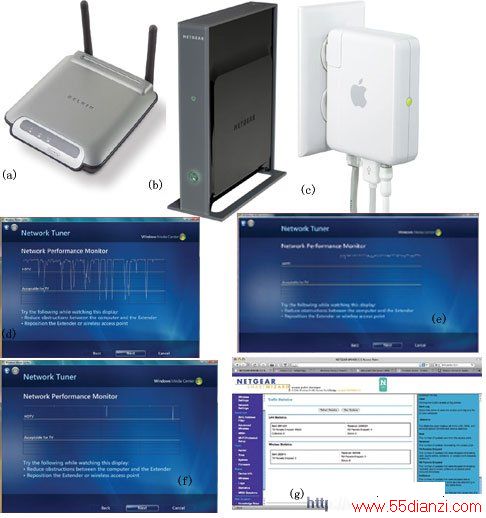

图4，苹果路由器缺乏双频道同时支持能力，传统LAN客户需要用一个802.11g接入点 (a)。Netgear的WNHDE111建立了第二个5 GHz捆绑式802.11n信道 (b)，我还在调试期间使用了苹果的Airport Express N接入点 (c)。无论频段如何，两个同时工作的802.11n信号都会产生降低质量的丢包问题 (d)，而当部分的源-目标流量通过HomePlug AV (e) 或5类以太网线 (f) 时，则不会出现这种情况。诊断报告指出，路由器的交换机是问题所在 (g)。

www.55dianzi.com 　　我最初的方案是：戴尔笔记本的数据流送至WNHDE111，然后再通过5e类电缆送至路由器，再通过路由器内置的802.11n功能送至DAP-1522。尽管双信道5 GHz方案的平均带宽明显高于单信道方案，但还是会随机出现一些以前未有的毛刺。从网络性能调谐器绘图中可以看出，它们如何对带宽造成严重影响；它们的宽度亦达到5秒，因此大大降低了图像与声音的质量等级。

　　我排除了环境干扰因素，方法是关闭掉所有其它可能的无线信标，无论它们的发射频率如何。然后我对ISM频段作了大量的扫描，确认没有来自邻居电器的噪声。我尝试了5 GHz信道的各种捆绑组合，确认它们之间不存在相互干扰，并且我还保留了网络上的数据路径，关掉了SSID（服务区标识符）广播，尝试5 GHz和2.4 GHz 802.11n之间的数据流，甚至关掉了路由器的Wi-Fi系统，而只采用外部的接入点。

　　和前面一样，我尝试关掉笔记本电脑的Wi-Fi收发器，而采用WGA600N桥适配器。为了排除DAP-1522的问题，我还将码流引入到一台Linksys DMA2100媒体中心扩展器，它内置了一个802.11n子系统。但也没有用。只要我通过苹果路由器的内部交换机，在两个内部或外部802.11接入点之间传输数据时，就会一再遇到毛刺。反之，当笔记本与游戏机的连接包含了802.11n加5类线，或802.11n加HomePlug AV的混合结构时，毛刺就消失不见了。这种混合结构代表了我现在的工作环境。
苹果公司的Airport Extreme N路由器和它的Airport Express N接入点都不提供统计报表功能，而这对于确定LAN的哪个部分产生毛刺是必要的。所幸，我可以将两者都接到笔记本的诊断工具程序上，以及WNHDE111接入点的状态屏上，状态屏表明，该结构的无线部分是强健的。相反，它们支持了我的想法，即丢包问题是发生在路由器的交换子系统中。不幸的是，我与苹果公司联络的尝试没有得到任何结果，最新发布的路由器升级固件也并未提升性能。Atheros与高通公司是Airport Extreme N设计的两家主要半导体供应商，他们也没有评论可能的原因，也许是不想惹怒自己的客户。

故事在继续
　　当时间和个人网络带宽允许时，我会用其它可能的LAN控制器替代Airport Extreme N路由器，如苹果的第二代Time Capsule，该公司对其采用了第三代路由器设计；还有：D-Link公司的DIR-825；Linksys公司的WRT600N；还有Netgear公司的WNDR3300、WNR3500和WNDR3700。所有这些路由器（除WNR3500以外）都可以同时工作在2.4GHz和5GHz，这样我就可以让Belkin的F5D7130 802.11g接入点退休了。

　　通常，苹果公司的Time Capsule会是唯一可行的路由器选择，因为我的系统对一块硬盘的备份要用到苹果Mac OS 10.5的Time Machine功能，硬盘通过USB端口连接到Airport Extreme N路由器上。不过，我最近将备份工作转到了一台Netgear/Infrant ReadyNAS NV+网络存储设备上，通过最新的固件升级，它已能支持Time Machine协议（参考文献5）。我希望，这些替代性路由器的交换机中，至少有一台不会在两个802.11n收发器信道之间出现掉包的毛病。如果单信道802.11n能力最终足以胜任，也许我可以让WNHDE111 802.11n接入点也退休。

---

附文：再探电力线问题
　　迄今为止，我还不能从自己的LAN中去掉HomePlug AV，因此我花了很多时间，以确定是否可以改进该技术的性能。在某种意义上，电力线方案也有自身固有的优点：适配器可以通过电力网，在相互间直接传输数据，只有最少的路由器交互。然而，浪涌保护器与噪声过滤器也是电力线网络中同时需要被关注的部分。你不能将一个以太网-电力线适配器插入到它们中间，因为滤波电路会吸收掉叠加在交流载波信号上的网络数据流。而从电力网噪声源中去掉它们也同样会弱化电力线网络。
有些产品尤其是有电机的产品对信号的衰减相当明显，如独立风扇、加热器、空调、冰箱、真空吸尘器、吹风机，等等。其它明确的噪声源包括：AC/DC转换器中的开关电源以及电池充电器。Cal-Lab等公司销售专用的硬件，包括了用于电力线网络适配器的非滤波插座，以及一个有滤波的连接，并且也有防雷击和其它电力浪涌保护，用于产生噪声的设备（见图）。同样，Intellon公司最近也发给我两只由Monster Cable销售的PowerNet 200 HomePlug AV适配器；这些适配器集成了两个有滤波和保护的电源插座。

www.55dianzi.com

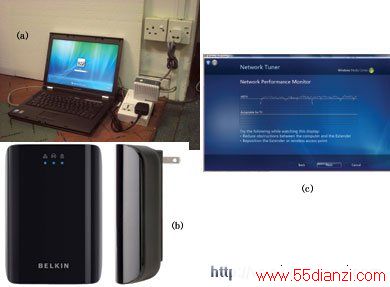

图，Cal-Lab公司的适配器可过滤信号衰减噪声源，为电力线适配器提供与电力网的直接连接 (a)。Belkin公司的千兆电力线网络适配器 (b) 采用了Gigle半导体公司的IC，预计速度高于HomePlug AV，我的设置未达到这种速度 (c)。

　　Gigle半导体公司最近与Belkin公司合作，发布了Belkin的F5D4076的千兆位电力线网络适配器，Gigle采用了自己的GGL541 IC。GGL541同时支持HomePlug AV（工作在2 MHz至28 MHz频段）和Gigle自己专有的Mediaxtream技术（采用50 MHz至300 MHz频段）。和5 GHzWi-Fi与2.4 GHz 802.11的对比类似，Mediaxtream较高的频率可能提供更高的性能。F5D4076包含一个1 GbE（千兆以太网）收发器，而消费型HomePlug AV适配器则虚有营销中所称的“200 Mbps”名声，因为它只嵌入了10/100 Mbps PHY（物理层）接口。

　　不过，和5 GHz与2.4 GHz无线的情况类似，Mediaxtream的可用距离范围也大大小于HomePlug AV。Belkin适配器的最初量产固件可选择HomePlug AV或Mediaxtream模式，取决于嵌有DSP的IC在上电时所确定的电力网特性。从Network Performance Tuner图中可以看到，在我的设置中，适配器选择的是HomePlug AV模式。事实上，它们运行速度略低于我的Netgear HomePlug AV专用硬件设备，即使在双结点情况下。Gigle公司正在改进固件，一方面增加支持的结点数，另一方面将HomePlug AV与Mediaxtream信道捆绑在一起，而不是采用更简单的单一信道方案。
