通过USB总线为电池充电

通过USB总线为电池充电

点击数:7382 次   录入时间:03-04 12:01:37   整理:http://www.55dianzi.com   综合-其它

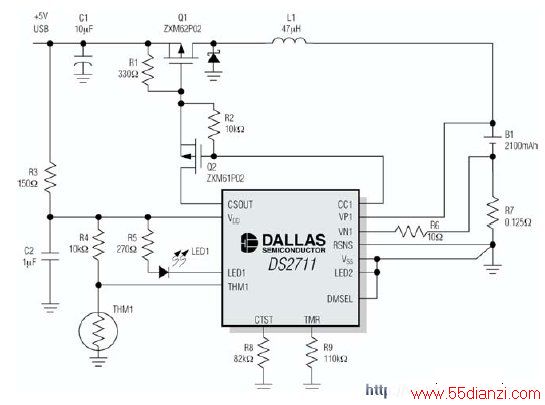

USB端口对单节NiMH电池快速充电的原理图

                                       图2   USB 端口对单节NiMH电池快速充电的原理图

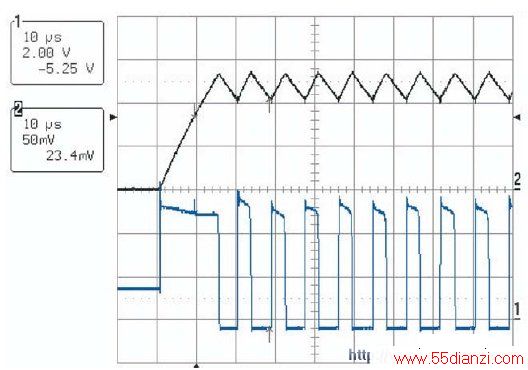

USB NiMH充电器的启动波形

                                                         图3  USB NiMH充电器的启动波形

       采用图2所示充电器和大功率USB端口对2100mAh NiMH电池充电时,快充时间为2小时多一点,大约3个小时完成包括补足充电在内的全部充电过程。从端口吸取的电流为420mA。如果需要与主机进行枚举过程,并需要大电流使能操作,可在R9和地之间串联一个开漏极nMOSFET。如果MOSFET关断,则TMR浮空,DS2712进入挂起状态。

       结语

       对于小型消费类电子设备的电池充电而言,USB端口是一个经济、实用的电源。为完全符合USB 2.0规范,连接在USB端口上的负载必须能够与主机进行双向通信。负载也必须符合电源管理要求,包括低功耗模式,以及便于主机确定何时需要从端口吸取大电流的手段。尽管部分兼容的系统能够适应大部分USB主机,但有时会出现意想不到的结果。只有很好地理解USB规范要求和负载的期望,才能在对于规范的兼容性与负载复杂度之间取得较好的平衡。

上一页  [1] [2]
