555时基电路在玩具控制中的应用

 　　6 555 时基电路 的其他控制应用

　　婴儿报尿器由尿探头和音乐盒两部分组成，成本不足4元，当婴儿排尿后，能够反复奏响歌曲。这属于控制方式的创新，可以用带有盐分的液体替代尿液，显然也可以是玩具应用的范例。在此基础上，通过555时基集成电路可以实现多种控制方式。例如，负温度系数热敏电阻实现温度控制，玻璃水银导电开关KG-101实现接触控制。

　　电子防盗器就有各种技术，有碰了即响，光暗即响，断丝报警器等。煤气炉熄火有熄火报警器，浇水自动熄火等。

　　7 555时基电路自制玩具教具

　　在科技教育活动中，无论是发展中国家还是发达国家，都主张用低成本的器材，如日常生活的用品、玩具和简单的自己制作的教学器具来进行教学实践。美国沃尔玛优秀教师奖获得者David Seela教授、Rozann Seela教授夫妇在来华进行的科技教育讲座上所做的一整套约800项科学小实验几乎全部是这一类实验。555时基电路也是一个很方便开展的玩具教具制作范例。图3所示为我们组织学生开展的教具制作成果。

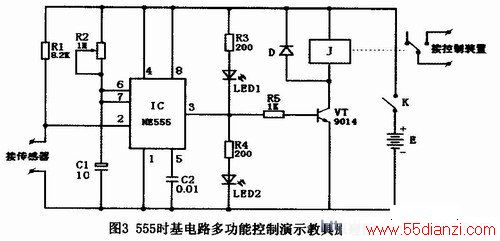

　　在图3所示的多功能演示教具中，传感器可以使用普通按钮开关、磁控开关、水银开关、光敏电阻、负温度系数热敏电阻等，控制装置可以使用具有声、光、电指示的小型用电器。当合上电源开关K，单稳态 触发器 IC(NE555)2脚处于高电平，3脚输出低电平，三极管VT截止，继电器不吸合，控制装置不动作。同时，电流经限流电阻R3流过LED1使其发光。当传感器动作时，如接入的传感器是负温度系数的热敏电阻时，当温度增加时，其电阻值降低，单稳态触发器IC 的2脚处于低电平，使IC(NE555)翻转，3脚输出高电平，使三极管BG导通，继电器J得电而吸合，控制装置动作。同时，LED1熄灭，电流经限流电阻R4流过LED2使其发光。由于IC(NE555)的6、7脚接入了R2和C1组成的延时电路，其延时时间可以调节R2而改变。延时一段时间后电路复位，延时结束后IC(NE555)的3脚输出低电平，三极管VT截止，继电器释放，控制装置停止动作。同时，LED1发光，LED2熄灭，从而可以直观地显示电路的工作状态。

　　该多功能演示教具可以演示多种传感器控制相关装置工作，电路的延时时间可以调节，并可以通过LED的发光和熄灭来直观地显示。例如，水银控制开关接入AN 端，整个装置(玩具)就成为随装置放置位置变化而产生信号的装置，可以成为抱起来就停止、放下来就发声的趣味玩具，给玩具外形设计提供灵感。

　　8 结束语

　　电子技术和教具等发明创造向玩具设计中应用推广，是极有意义并可以实现的。555时基电路是一个典型的电子设计应用于玩具的范例。电子专业设计人员与玩具设计人员良好的合作，是获得玩具创新源泉的良好方向之一。
